Schuintandwiel STEP-bestandsgenerator

Voer module, tandenaantal, schroefhoek, schroefrichting, boorgat en tandbreedte in om een STEP-bestand voor een schuin vertand tandwiel te genereren.

Drukhoek 20° (normaal) Flankspeling Geen Tandvorm Evolvent
🔍 Eerst 3D-voorbeeld bekijken
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · β=15°
HELICAL GEAR
DEFAULT PARAMETERS

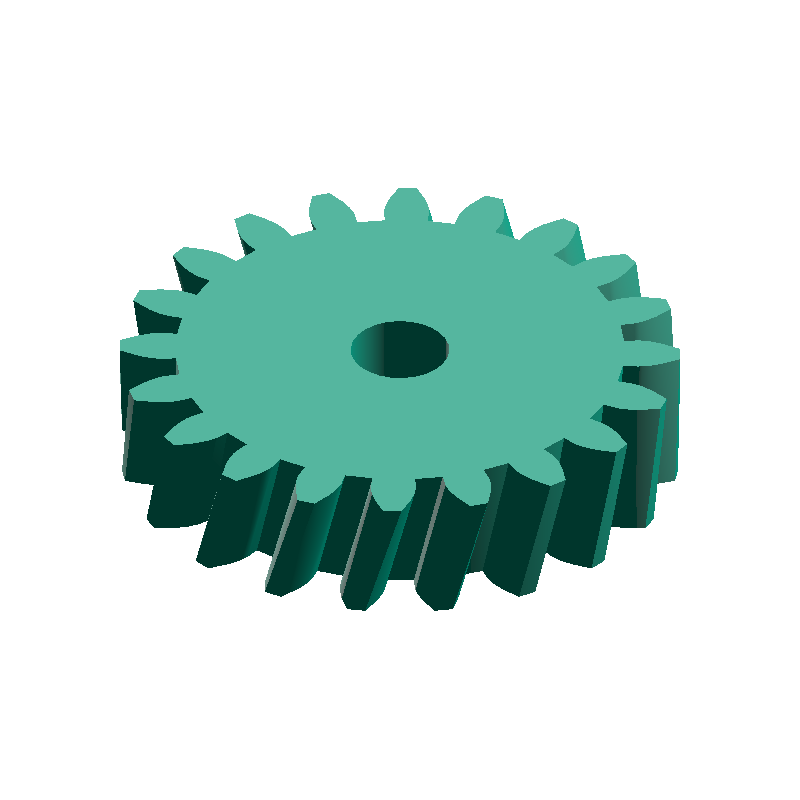

Schuintandwiel STEP-bestandsgenerator SAMPLE · ⌀ 45 mm · β 15° · b 10 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
D
41.41mm
Deelcirkeldiameter (D)
Da
45.41mm
Kopcirkeldiameter (Da)
Df
36.41mm
Voetcirkeldiameter (Df)
L
485.6mm
Spoed (L)
HOW-TO Hoe een schuin vertand tandwiel STEP-bestand te genereren +
  1. Voer de module, het tandenaantal, de schroefhoek, de schroefrichting, de boorgatdiameter en de tandbreedte in
  2. Klik op de knop "STEP-bestand genereren"
  3. Het STEP-bestand wordt automatisch gedownload
  4. Bekijk het 3D-voorbeeld op de downloadpagina
