랙 기어 생성

모듈, 잇수, 랙 높이, 치폭을 입력하여 랙 기어의 STEP 파일을 생성합니다.

압력각 20° 백래시 없음 치형 직선
🔍 3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
m=2 · z=20 · h=10 mm
RACK GEAR
DEFAULT PARAMETERS
랙 기어 생성 SAMPLE · m=2 · z=20 · 125.60 mm

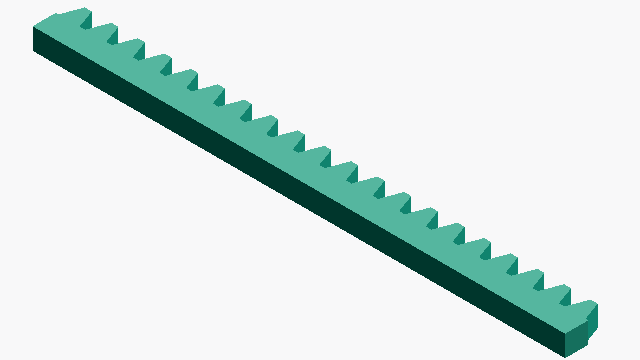

샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
p
6.28mm
피치 (p)
L
125.60mm
랙 길이 (L)
ha
2.00mm
치선 높이
HOW-TO 랙 기어 STEP 파일을 생성하는 방법 +
  1. 모듈・치수・랙 높이・이 너비를 입력한다
  2. 「STEP 파일 생성」버튼을 누른다
  3. STEP 파일 다운로드가 자동으로 시작된다
  4. 다운로드 페이지에 표시된 3D 미리보기를 확인한다
태그
기어 동력 전달 3D 프린팅용
관련 글
モジュールの異なるラックギアを2つ並べた比較画像（module 1.0 / 3.0）
기어 모듈이란? — 3D 프린팅·DIY에 맞는 모듈 선택법
2026-05-27
관련 3D 생성기
홈으로 돌아가기 →
웜기어
웜기어
웜휠
웜휠
평기어
평기어
헬리컬 기어
헬리컬 기어
더블 헬리컬 기어
더블 헬리컬 기어
베벨 기어
베벨 기어
바퀴
바퀴
GT2 타이밍 벨트
GT2 타이밍 벨트
관련 계산기
PARAMETERS
치수 입력
4 REQUIRED
0.1–6 mm
mm

치아의 크기를 결정하는 기본 단위

3–120 개
개

랙의 치아 수

2.5–40 mm
mm

랙 전체 높이

1–50 mm
mm

랙의 두께

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능

3D 모델 생성 중
