깊은 홈 볼베어링 생성

호칭번호(형번) 또는 안지름·바깥지름·폭·모서리 라운드를 입력하여 깊은 홈 볼베어링 STEP 파일을 생성합니다.

규격 JIS B 1521 / ISO 15 (경계 치수) 형식 단열·개방형
🔍 3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

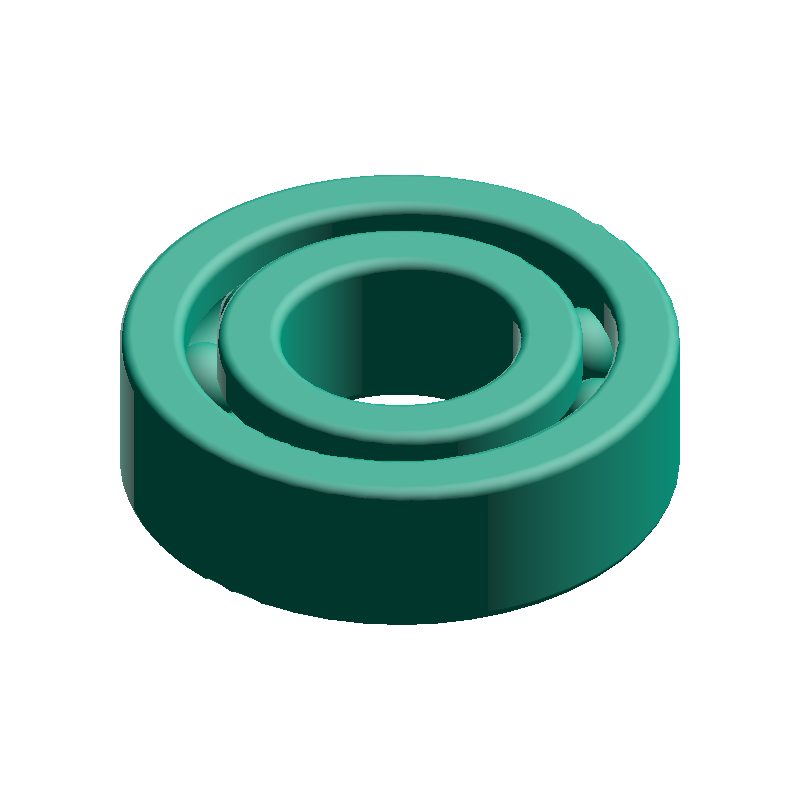

6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS
깊은 홈 볼베어링 생성 SAMPLE · 6204 · ⌀20/47
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
피치원 지름 (PCD)
Dw
6.75mm
볼 지름 상당 (Dw)
t
3.38mm
링 두께
REF
6204
호칭번호
HOW-TO 깊은 홈 볼베어링 STEP 파일을 생성하는 방법 +
  1. 형번, 또는 안지름·바깥지름·폭·모서리 라운드를 입력한다
  2. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  3. 다운로드를 선택하면 STEP 파일이 자동으로 저장됩니다
  4. 미리보기를 선택하면 표시되는 3D 모델을 확인한 후 수동으로 다운로드하세요
태그
유틸리티 동력 전달
관련 3D 생성기
홈으로 돌아가기 →
바퀴
바퀴
주사위
주사위
부품 트레이
부품 트레이
뫼비우스의 띠
뫼비우스의 띠
달걀
달걀
코일 스프링
코일 스프링
소켓 헤드 캡 스크류
소켓 헤드 캡 스크류
알루미늄 프로파일
알루미늄 프로파일
관련 계산기
PARAMETERS
치수 입력
4 REQUIRED
688–6310

형번을 입력하면 치수가 자동 입력됩니다(예: 608). 치수를 직접 입력하면 일치하는 형번이 표시됩니다

8–50 mm
mm

내륜의 안지름(축이 통과하는 구멍)

16–110 mm
mm

베어링의 바깥지름

4–27 mm
mm

베어링의 폭

0.2–2 mm
mm

내륜·외륜 모서리의 라운드

CAUTION

본 도구로 생성된 깊은 홈 볼베어링은 주요 치수(안지름·바깥지름·폭·모서리 라운드)를 JIS B 1521 / ISO 15 경계 치수에 따라 구현합니다. 내부 형상(궤도면 홈·내외륜 두께 배분·볼 지름·볼 개수)은 규격에 규정이 없어 여러 자료의 추정값을 기반으로 구현합니다. 리테이너·실을 포함하지 않는 개방형 모델이며, 볼 개수·볼 지름은 외관을 고려한 참고 구현입니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
