바퀴 생성

외경·타이어 두께·너비·보어 지름·에지 R을 지정하여 5스포크 솔리드 타이어 바퀴의 STEP 파일을 생성합니다.

스포크 5개 타이어 솔리드 용도 로봇 / AGV
🔍 3D 미리보기로 먼저 확인
HOW-TO 바퀴 STEP 파일을 생성하는 방법 +
  1. 외경·타이어 두께·너비·보어 지름·에지 R을 입력한다
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  4. 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀80 · w 20 mm
WHEEL
DEFAULT PARAMETERS

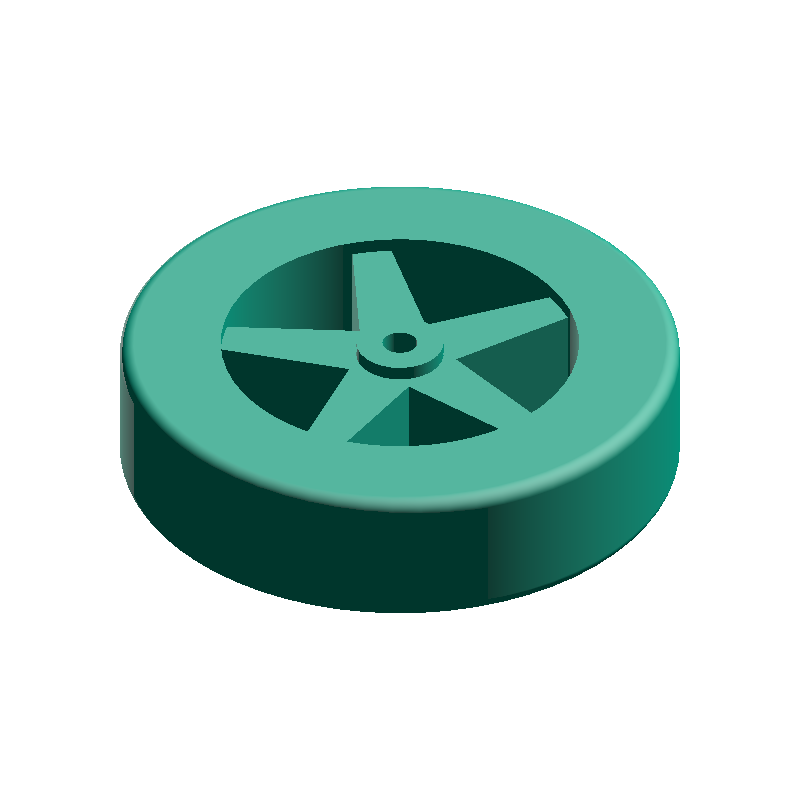

바퀴 생성 SAMPLE · ⌀ 80 mm · w 20 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
D_r
64.00mm
림 외경
D_h
12.50mm
허브 외경
t_s
18.00mm
스포크 두께
태그
유틸리티 동력 전달 3D 프린팅용
