웜기어 생성

모듈・줄수・축 지름・길이・나선 방향・축 구멍 지름을 입력하여 웜기어(웜 단독)의 STEP 파일을 생성합니다.

압력각 20° 치형 랙 단면 로프트 용도 웜 동력 전달
🔍 3D 미리보기로 먼저 확인
HOW-TO 웜기어 STEP 파일을 생성하는 방법 +
  1. 모듈・줄수・축 지름・길이・나선 방향・축 구멍 지름을 입력한다
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  4. 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

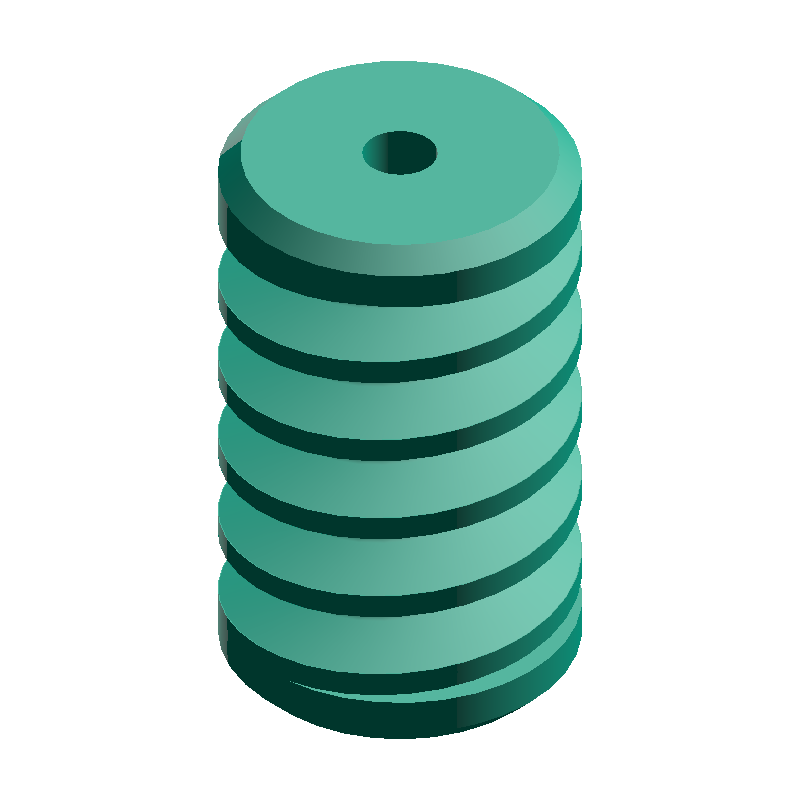

m=2 · w=1 · ⌀20 · L40
WORM GEAR
DEFAULT PARAMETERS
웜기어 생성 SAMPLE · m=2 · w=1 · L40
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
β
5.74deg
리드각
L
6.31mm
리드
dp
20.00mm
기준 원 지름
da
24.00mm
이끝원 지름
df
15.00mm
이뿌리원 지름
태그
기어 동력 전달 3D 프린팅용
