PARAMETRIC · 3D · STEP

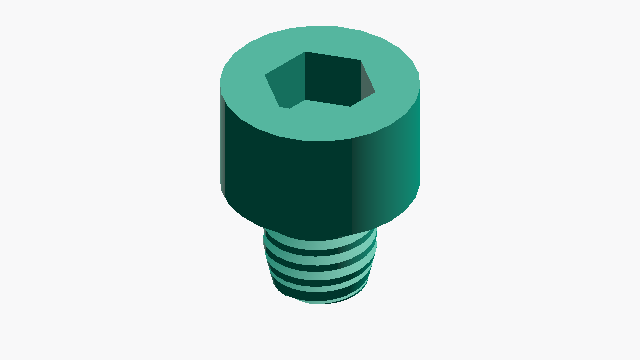

Vis à tête hexagonale creuse Générateur
Entrez la taille du filet et la longueur, puis générez un fichier STEP pour une vis à tête hexagonale creuse.
Norme
JIS B1176-2006 / ISO 4762-2004
Forme
Tête cylindrique avec douille hexagonale
Tailles supportées
M3–M20 (10 variantes)
🔍
Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Pas (P)
k
5.0mm
Hauteur de la tête (k)
dk
8.5mm
Diamètre de la tête (dk)
s
4.06mm
Largeur de la douille hexagonale (s)
t
2.50mm
Profondeur de la douille (t)
L
10.0mm
Longueur totale (k + ℓ)
HOW-TO Comment générer un fichier STEP de vis à tête hexagonale creuse +
- Entrer le diamètre nominal du filet et la longueur
- Appuyer sur le bouton « Générer le fichier STEP »
- Le téléchargement du fichier STEP démarre automatiquement
- Vérifier l'aperçu 3D affiché sur la page de téléchargement
PARAMETERS
Saisir les dimensions
ABOUT · STEP
Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.
- Solide à l'échelle réelle (unité mm)
- Dimensions éditables et post-traitement dans le logiciel CAO
- Convertible avec un slicer pour l'impression 3D
