Vis à tête bombée à six pans creux Générateur
Entrez la taille du filet et la longueur, puis générez un fichier STEP pour une vis à tête bombée à six pans creux (ISO 7380-1).
Norme
JIS B 1174:2017 / ISO 7380-1
Forme
Tête bombée (sphérique) · Six pans creux
Tailles supportées
M3–M16 (8 variantes)
🔍
Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP de vis à tête bombée à six pans creux +
- Entrer le diamètre nominal du filet et la longueur
- Les valeurs calculées se mettent à jour en temps réel selon les paramètres
- Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
- Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
- Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »
SAMPLE

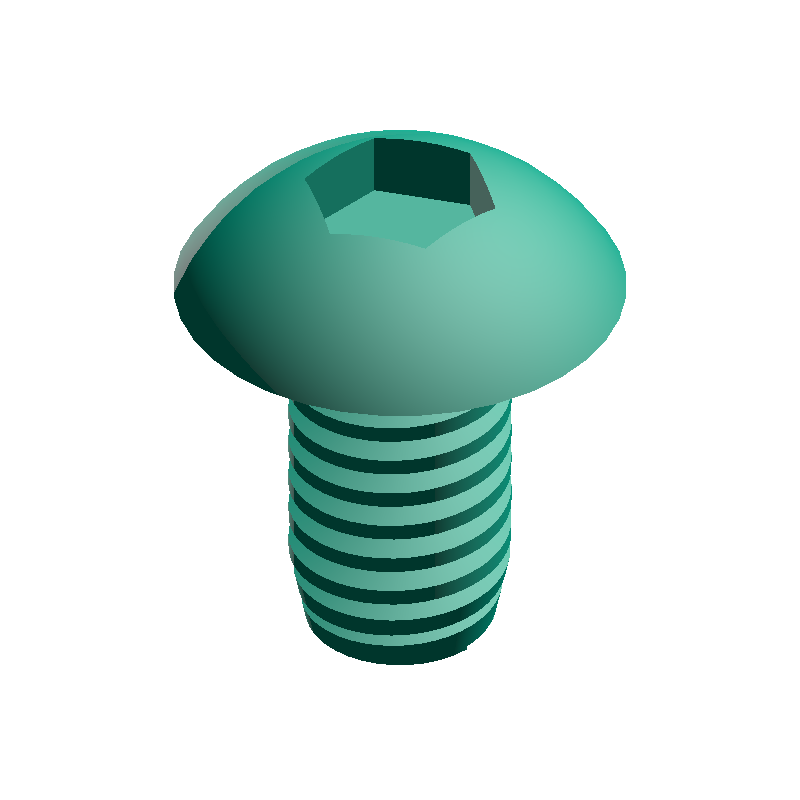

STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Pas
k
1.65mm
Hauteur de la tête
dk
5.7mm
Diamètre de la tête
s
2.15mm
Largeur de la douille hexagonale
t
1.04mm
Profondeur de la douille
L
6.7mm
Longueur totale (k + ℓ)
PARAMETERS
Saisir les dimensions
ABOUT · STEP
Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.
- Solide à l'échelle réelle (unité mm)
- Dimensions éditables et post-traitement dans le logiciel CAO
- Convertible avec un slicer pour l'impression 3D
