Vis à tête hexagonale Générateur

Entrez la taille du filet et la longueur, puis générez un fichier STEP pour un boulon à tête hexagonale.

Norme JIS B 1180-2014 / ISO 4014-2022 Forme Tête hexagonale Tailles supportées M3–M64 (18 variantes)

🔍 Voir l'aperçu 3D d'abord

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

M5 · L=5 mm

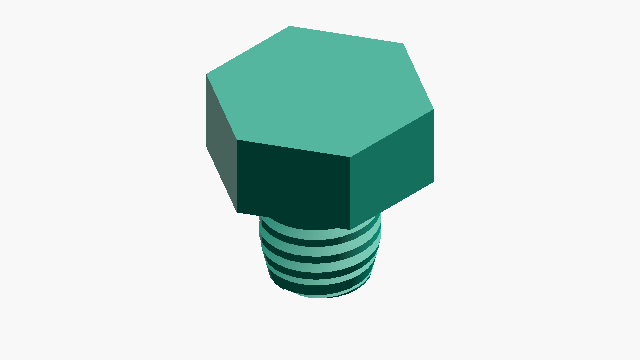

HEXAGON HEAD SCREW

DEFAULT PARAMETERS

0.80mm

Pas (P)

3.50mm

Hauteur de la tête (k)

8.50mm

Longueur totale (k + ℓ)

HOW-TO Comment générer un fichier STEP de vis à tête hexagonale +

Entrer le diamètre nominal du filet et la longueur
Appuyer sur le bouton « Générer le fichier STEP »
Le téléchargement du fichier STEP démarre automatiquement
Vérifier l'aperçu 3D affiché sur la page de téléchargement

PARAMETERS

Saisir les dimensions

3 REQUIRED

Taille du filet (d)

Utilise les valeurs standard selon JIS B 1180-2014 / ISO 4014-2022

Longueur du boulon(ℓ) 1–40 mm

Longueur de la tige (excluant la tête)

Détail du modèle

Générer les filets

Coché : Avec filets (fichier plus grand)

CAUTION

Les boulons et écrous générés par cet outil utilisent des réglages de jeu personnalisés.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

Solide à l'échelle réelle (unité mm)
Dimensions éditables et post-traitement dans le logiciel CAO
Convertible avec un slicer pour l'impression 3D
