Écrou hexagonal (UNC / pouce) Générateur
Sélectionnez une désignation UNC (ex. 1/4-20) pour générer un fichier STEP d'un écrou hexagonal avec filetage Unified National Coarse (UNC) en pouces.
Norme
ASME B1.1 / ASME B18.2.2 Table 4 hex nut
Forme

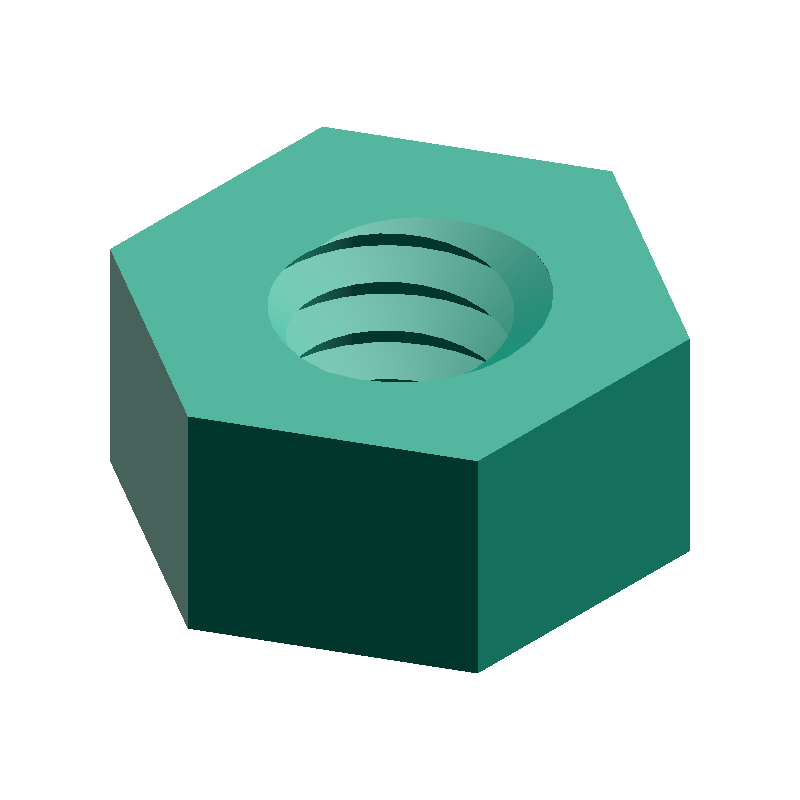

Écrou hexagonal standard
Tailles supportées
1/4-20 à 1-8 UNC (10 variantes)
🔍
Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP d'écrou hexagonal (UNC / filetage en pouces) +
- Sélectionner la désignation UNC
- Les valeurs calculées se mettent à jour en temps réel selon les paramètres
- Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
- Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
- Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Pas
m
5.56mm
Hauteur de l'écrou
s
11.11mm
Largeur sur plats
e
12.83mm
Diamètre sur sommets
PARAMETERS
Saisir les dimensions
ABOUT · STEP
Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.
- Solide à l'échelle réelle (unité mm)
- Dimensions éditables et post-traitement dans le logiciel CAO
- Convertible avec un slicer pour l'impression 3D
