六角穴付ボルト生成

ねじ呼び径と長さを指定して、六角穴付ボルト（ソケットヘッドキャップスクリュー）のSTEPファイルを生成します。

規格 JIS B1176-2006 / ISO 4762-2004 形状 円筒頭・六角穴 対応サイズ M3〜M20（全10種）
🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL

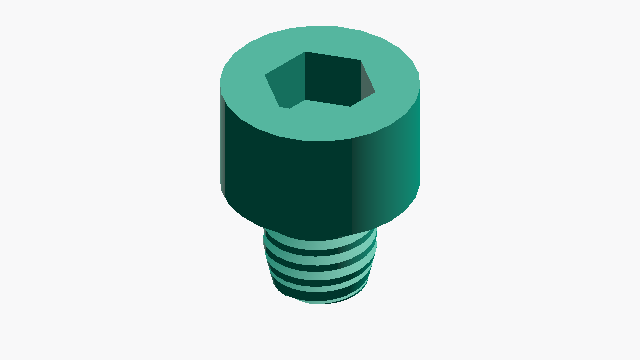

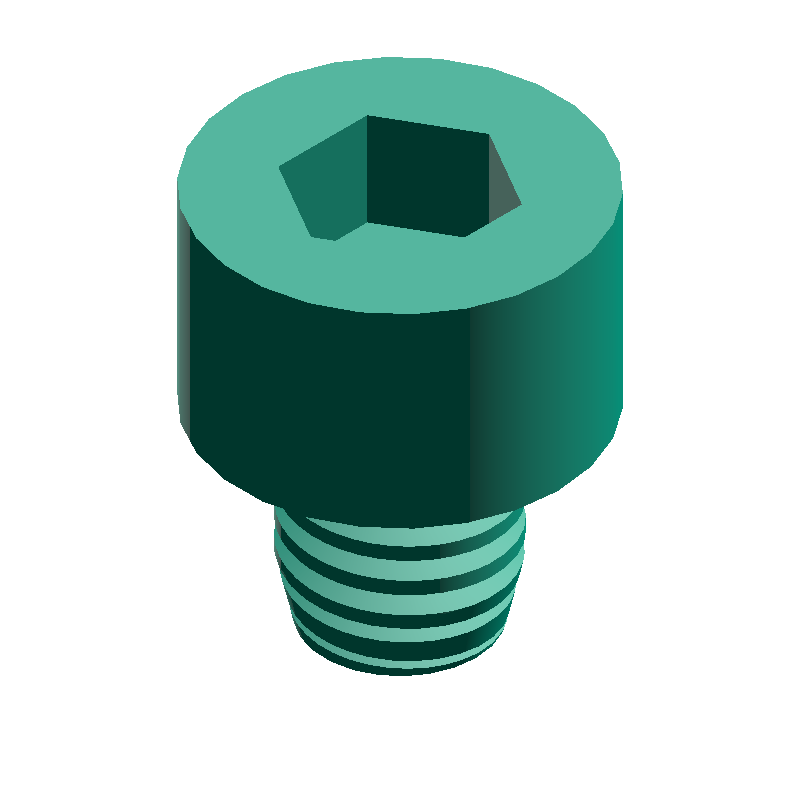

● SAMPLE IMAGE
VIEW · ISO
M5 · L=5 mm
SOCKET HEAD CAP SCREW
DEFAULT PARAMETERS
六角穴付ボルト生成 SAMPLE · M5 · L 5 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
ピッチ (P)
k
5.0mm
ヘッド高さ (k)
dk
8.5mm
ヘッド外径 (dk)
s
4.06mm
六角穴対辺 (s)
t
2.50mm
六角穴深さ (t)
L
10.0mm
全体長 (k + ℓ)
HOW-TO 六角穴付ボルトのSTEPファイルを生成する方法 +
  1. ねじ呼び径と長さを入力する
  2. 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
  3. ダウンロードを選んだ場合はSTEPファイルが自動的に保存される
  4. プレビューを選んだ場合は表示される3Dモデルを確認してから手動でダウンロードする
タグ
ねじ ユーティリティ
関連3D生成機能
ホームに戻る →
六角ボルト
六角ボルト
六角ナット
六角ナット
賽の河原
賽の河原
車輪（ホイール）
車輪（ホイール）
メビウスの輪
メビウスの輪
石
石
パーツトレイ
パーツトレイ
サイコロ
サイコロ
関連計算ツール
PARAMETERS
寸法を入力
3 REQUIRED

JIS B1176-2006 / ISO 4762-2004 規格値を使用

1–40 mm
mm

ヘッドを含まないシャフト部分の長さ

モデル化

チェックあり: ねじ山あり（ファイル大）

CAUTION

本ツールで生成されるボルトやナットは、独自のクリアランスを設定しています。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
