六角穴螺栓生成

输入螺纹规格和长度并生成六角穴螺栓的 STEP 文件。

标准 JIS B1176-2006 / ISO 4762-2004 形状 圆柱头、六角穴 支持规格 M3～M20（全 10 种）
🔍 先查看3D预览
SAMPLE
STATIC · DEFAULT-VALUE MODEL

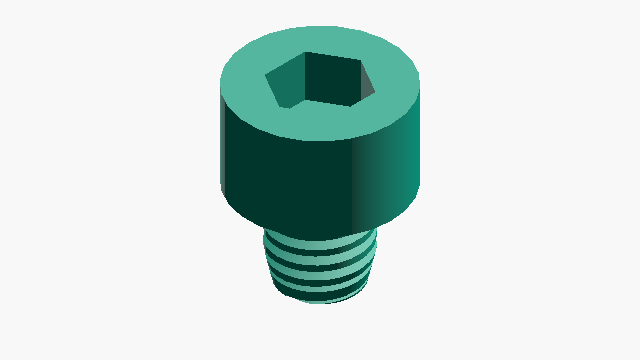

● SAMPLE IMAGE
VIEW · ISO
M5 · L=5 mm
SOCKET HEAD CAP SCREW
DEFAULT PARAMETERS
六角穴螺栓生成 SAMPLE · M5 · L 5 mm
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
螺距 (P)
k
5.0mm
头高度 (k)
dk
8.5mm
头直径 (dk)
s
4.06mm
六角穴宽度 (s)
t
2.50mm
穴深度 (t)
L
10.0mm
总长度 (k + ℓ)
HOW-TO 如何生成六角穴螺栓 STEP 文件 +
  1. 输入螺纹公称直径和长度
  2. 按下「生成 STEP 文件」按钮
  3. STEP 文件下载将自动开始
  4. 查看下载页面上显示的 3D 预览
标签
螺丝 实用工具
相关3D生成器
返回首页 →
六角螺母
六角螺母
六角头螺栓
六角头螺栓
蛋
蛋
车轮
车轮
石头
石头
蜂巢板
蜂巢板
赛之河原
赛之河原
铝型材
铝型材
相关计算工具
PARAMETERS
输入尺寸
3 REQUIRED

按 JIS B1176-2006 / ISO 4762-2004 标准规格

1–40 mm
mm

不含头部的轴部分长度

模型详度

已选中：带螺纹（文件较大）

CAUTION

本工具生成的螺栓和螺母使用自定义的间隙设置。

ABOUT · STEP

STEP文件（.step / .stp）是可保存尺寸和拓扑信息的3D CAD标准格式。兼容Fusion 360、SolidWorks、FreeCAD等主流CAD软件。

  • 实尺寸实体（mm单位）
  • 可在CAD中编辑尺寸和追加加工
  • 可通过切片软件转换为3D打印格式
