PARAMETRIC · 3D · STEP
六角穴螺栓生成
輸入螺紋規格和長度並生成六角穴螺栓的 STEP 檔案。
標準
JIS B1176-2006 / ISO 4762-2004
形狀
圓柱頭、六角穴
支援規格
M3～M20（全 10 種）
🔍

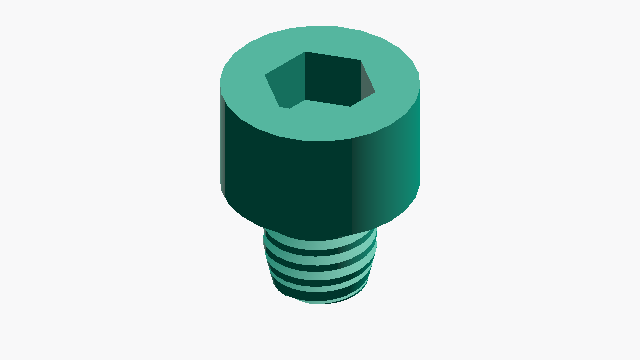

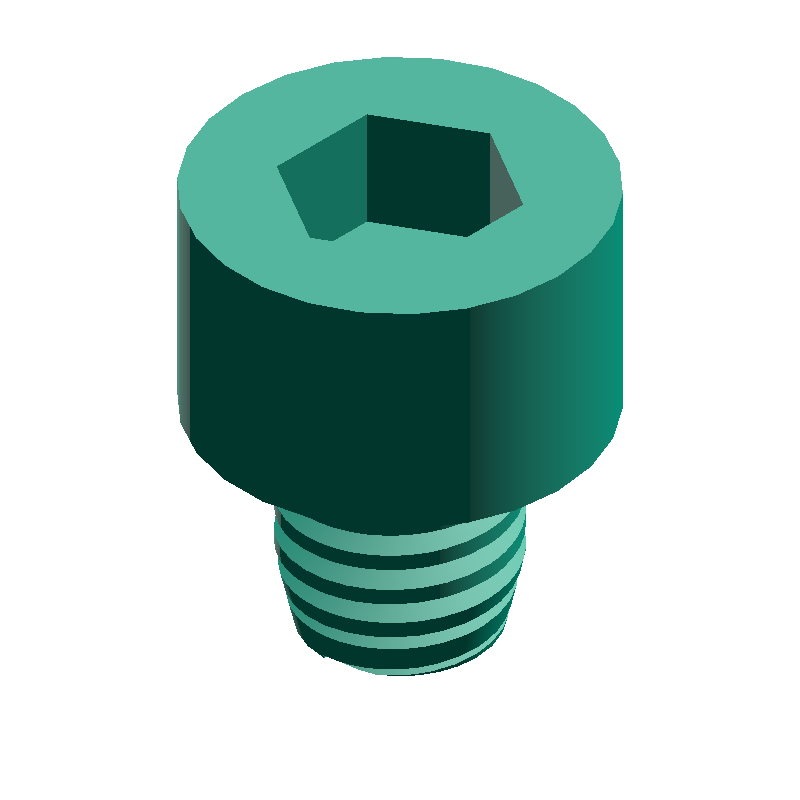

先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
螺距 (P)
k
5.0mm
頭高度 (k)
dk
8.5mm
頭直徑 (dk)
s
4.06mm
六角穴寬度 (s)
t
2.50mm
穴深度 (t)
L
10.0mm
總長度 (k + ℓ)
HOW-TO 如何產生六角穴螺栓 STEP 檔案 +
- 輸入螺紋公稱直徑和長度
- 按下「生成 STEP 檔案」按鈕
- STEP 檔案下載將自動開始
- 查看下載頁面上顯示的 3D 預覽
PARAMETERS
輸入尺寸
ABOUT · STEP
STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。
- 實尺寸實體（mm單位）
- 可在CAD中編輯尺寸和追加加工
- 可透過切片軟體轉換為3D列印格式
