PARAMETRIC · 3D · STEP

소켓 헤드 캡 스크류 생성

나사 호칭 크기와 길이를 지정하여 육각 구멍 볼트 (소켓 헤드 캡 스크류)의 STEP 파일을 생성합니다.

규격 JIS B1176-2006 / ISO 4762-2004 형상 원통형 두부·육각 구멍 대응 크기 M3〜M20 (전 10 종)

SAMPLE

STATIC · DEFAULT-VALUE MODEL

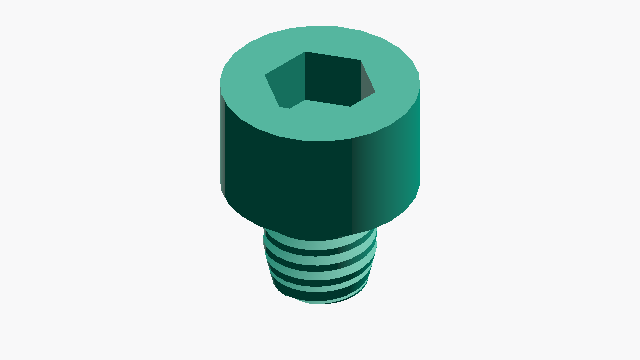

● SAMPLE IMAGE

VIEW · ISO

M5 · L=5 mm

SOCKET HEAD CAP SCREW

DEFAULT PARAMETERS

0.80mm

피치 (P)

5.0mm

두부 높이 (k)

8.5mm

두부 외경 (dk)

4.06mm

육각 구멍 대변 (s)

2.50mm

육각 구멍 깊이 (t)

10.0mm

전체 길이 (k + ℓ)

HOW-TO 육각 구멍 볼트 STEP 파일을 생성하는 방법 +

PARAMETERS

치수 입력

3 REQUIRED

나사 호칭 크기 (d)

JIS B1176-2006 / ISO 4762-2004 규격값을 사용

나사 길이(ℓ) 1–40 mm

헤드를 포함하지 않는 샤프트 부분의 길이

모델화

나사산을 생성하기

확인 있음: 나사산 있음 (파일 큼)

CAUTION

본 도구로 생성되는 볼트와 너트는 독자적인 클리어런스를 설정하고 있습니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.
