Vis à tête bombée Générateur
Entrez la taille du filet et la longueur, puis générez un fichier STEP pour une vis à tête bombée (empreinte cruciforme).
Norme
JIS B 1111-2017 / ISO 7045
Forme
Tête bombée · Empreinte cruciforme (type H)
Tailles supportées
M1,6–M10 (9 variantes)
🔍
Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP de vis à tête bombée +
- Entrer le diamètre nominal du filet et la longueur
- Les valeurs calculées se mettent à jour en temps réel selon les paramètres
- Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
- Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
- Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »

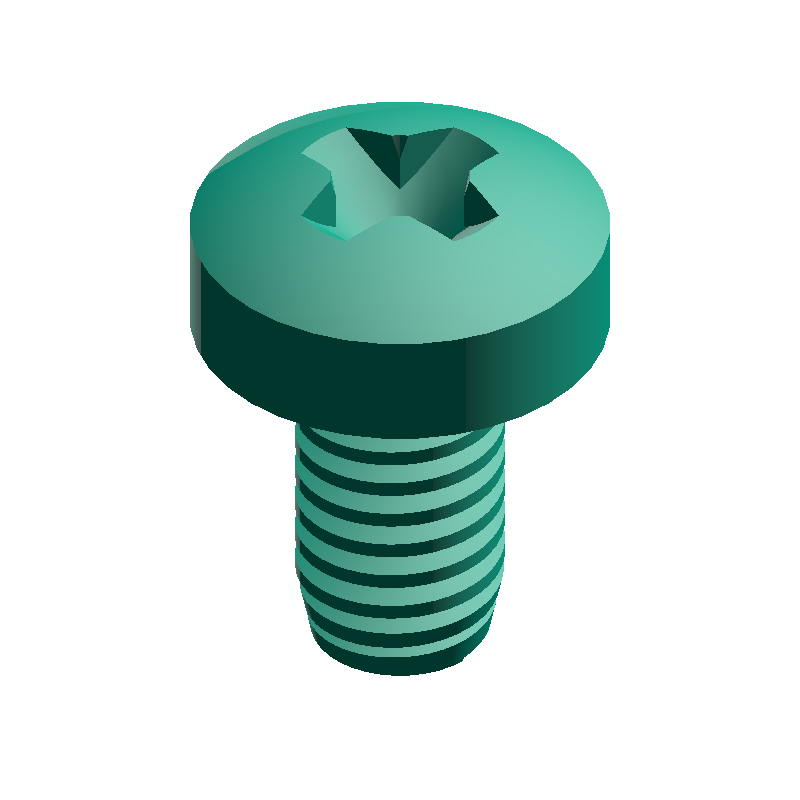

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Pas
k
2.40mm
Hauteur de la tête
dk
5.60mm
Diamètre de la tête
rf
5.0mm
Rayon sphérique de la tête
No.
2
N° d'empreinte cruciforme
L
7.4mm
Longueur totale (k + ℓ)
PARAMETERS
Saisir les dimensions
ABOUT · STEP
Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.
- Solide à l'échelle réelle (unité mm)
- Dimensions éditables et post-traitement dans le logiciel CAO
- Convertible avec un slicer pour l'impression 3D
