Tornillo de cabeza cilíndrica con hexágono interior Generador
Especifique diámetro nominal del tornillo y longitud para generar el archivo STEP de un tornillo de cabeza cilíndrica con hexágono interior.
Norma
JIS B1176-2006 / ISO 4762-2004
Forma
Cabeza cilíndrica, orificio hexagonal
Tamaños disponibles
M3–M20 (10 variantes)
🔍
Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de tornillo de cabeza cilíndrica con hexágono interior +
- Introducir el diámetro nominal del tornillo y la longitud
- Los valores calculados se actualizan en tiempo real al cambiar los parámetros
- Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
- Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
- Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»

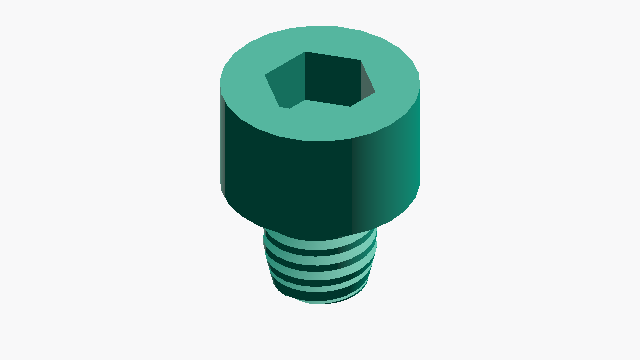

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Paso
k
3.0mm
Altura de cabeza
dk
5.5mm
Diámetro exterior de cabeza
s
2.66mm
Ancho entre caras del hexágono interior
t
1.30mm
Profundidad de orificio hexagonal
L
8.0mm
Longitud total (k + ℓ)
PARAMETERS
Introducir dimensiones
ABOUT · STEP
El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.
- Sólido a escala real (unidades mm)
- Dimensiones editables y postprocesado en CAD
- Convertible con un slicer para impresión 3D
