PARAMETRIC · 3D · STEP

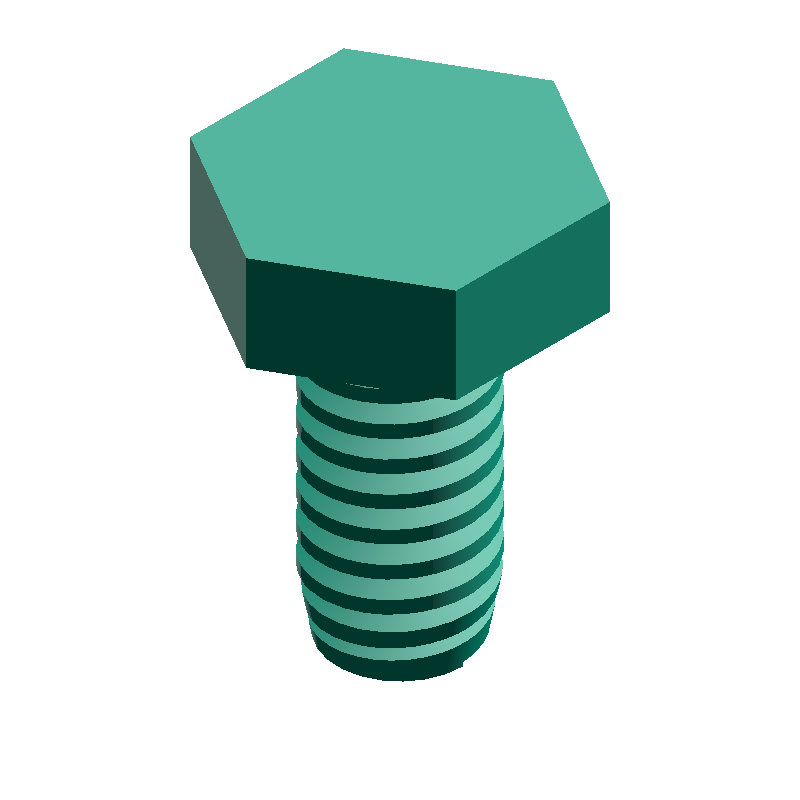

Vis à tête hexagonale (UNC / pouce) Générateur
Sélectionnez une désignation UNC (ex. 1/4-20) et une longueur pour générer un fichier STEP d'une vis à tête hexagonale avec filetage Unified National Coarse (UNC) en pouces.
Norme
ASME B1.1 / ASME B18.2.1 hex cap screw
Forme
Tête hexagonale
Tailles supportées
1/4-20 à 1-8 UNC (10 variantes)
🔍
Voir l'aperçu 3D d'abord
HOW-TO Comment générer un fichier STEP de vis à tête hexagonale (UNC / filetage en pouces) +
- Sélectionner la désignation UNC et la longueur
- Les valeurs calculées se mettent à jour en temps réel selon les paramètres
- Cliquez sur « Télécharger le fichier STEP » ou « Vérifier le modèle STEP »
- Si vous choisissez « Télécharger le fichier STEP », le fichier STEP sera enregistré automatiquement
- Si vous choisissez « Vérifier le modèle STEP », vérifiez le modèle 3D affiché, puis cliquez manuellement sur « Télécharger le fichier STEP »
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Pas
s
11.11mm
Largeur sur plats
k
3.97mm
Hauteur de tête
L
16.67mm
Longueur totale (k + ℓ)
PARAMETERS
Saisir les dimensions
ABOUT · STEP
Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.
- Solide à l'échelle réelle (unité mm)
- Dimensions éditables et post-traitement dans le logiciel CAO
- Convertible avec un slicer pour l'impression 3D
