Cilinderkopschroef STEP-bestandsgenerator

Voer schroefdraadmaat en lengte in en genereer een STEP-bestand voor een cilinderkopschroef met binnenzeskant.

Norm JIS B1176-2006 / ISO 4762-2004 Vorm Cilindrische kop met binnenzeskant Ondersteunde maten M3–M20 (10 varianten)
🔍 Eerst 3D-voorbeeld bekijken

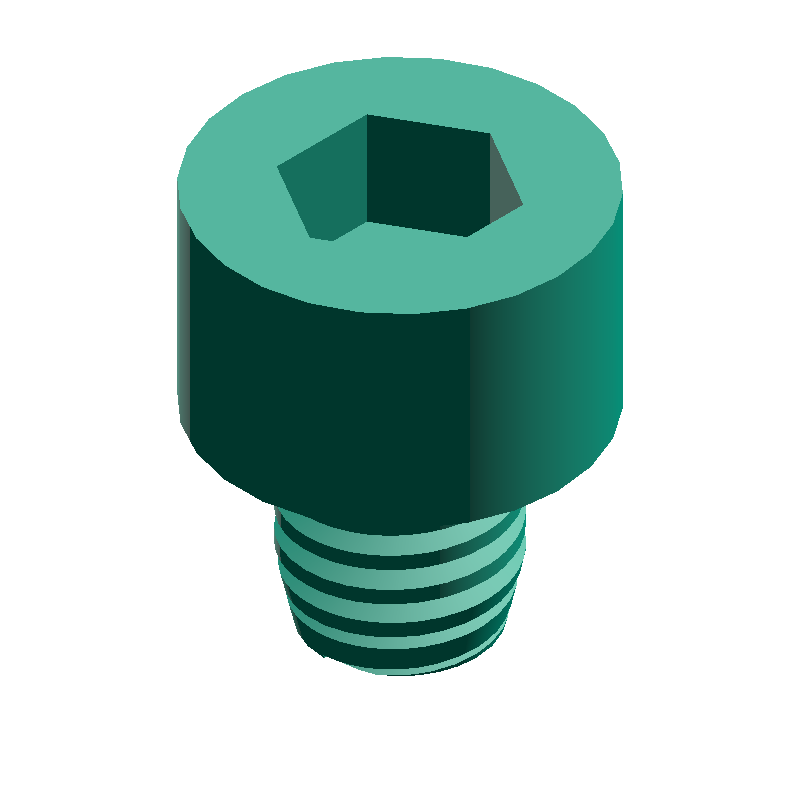

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M5 · L=5 mm
SOCKET HEAD CAP SCREW
DEFAULT PARAMETERS
Cilinderkopschroef STEP-bestandsgenerator SAMPLE · M5 · L 5 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Spoed (P)
k
5.0mm
Kophoogte (k)
dk
8.5mm
Kopdiameter (dk)
s
4.06mm
Binnenzeskant breedte (s)
t
2.50mm
Zeskantdiepte (t)
L
10.0mm
Totale lengte (k + ℓ)
HOW-TO Hoe een cilinderkopschroef STEP-bestand te genereren +
  1. Voer de nominale schroefdraaddiameter en de lengte in
  2. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  3. Als u Downloaden kiest, wordt het STEP-bestand automatisch opgeslagen
  4. Als u Voorbeeld kiest, controleer het 3D-model en download het handmatig
Tags
Schroef Hulpmiddel
Gerelateerde 3D-generators
Terug naar de startpagina →
Zeskantmoer
Zeskantmoer
Zeskantbout
Zeskantbout
Aluminium Profiel
Aluminium Profiel
Wiel
Wiel
Honingraatplaat
Honingraatplaat
Steen
Steen
Schildersdoek
Schildersdoek
Onderdelenlade
Onderdelenlade
Gerelateerde rekenmachines
PARAMETERS
Afmetingen invoeren
3 REQUIRED

Gebruikt standaardwaarden conform JIS B1176-2006 / ISO 4762-2004

1–40 mm
mm

Lengte van de schacht (exclusief kop)

Modeldetail

Aangevinkt: met schroefdraad (groter bestand)

CAUTION

Bouten en moeren die door dit hulpmiddel zijn gegenereerd, gebruiken aangepaste spelingsinstellingen.

ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen
