Parafuso de cabeça cilíndrica com fenda Gerador

Gere um arquivo STEP de parafuso de cabeça cilíndrica com fenda (parafuso de cabeça cilíndrica com soquete hexagonal) especificando o diâmetro de rosca e comprimento.

Padrão JIS B1176-2006 / ISO 4762-2004 Formato Cabeça cilíndrica com soquete hexagonal Tamanhos suportados M3～M20 (10 tipos)
🔍 Ver prévia 3D primeiro
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO

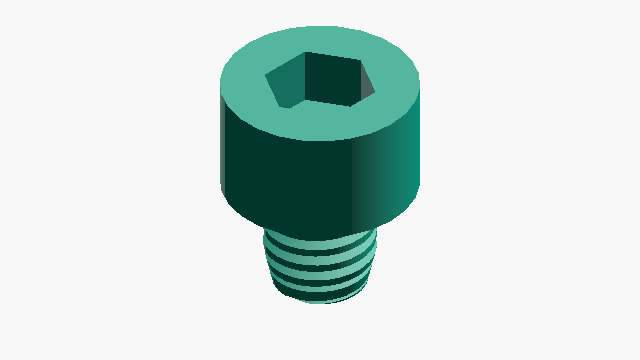

M5 · L=5 mm
SOCKET HEAD CAP SCREW
DEFAULT PARAMETERS
Parafuso de cabeça cilíndrica com fenda Gerador SAMPLE · M5 · L 5 mm

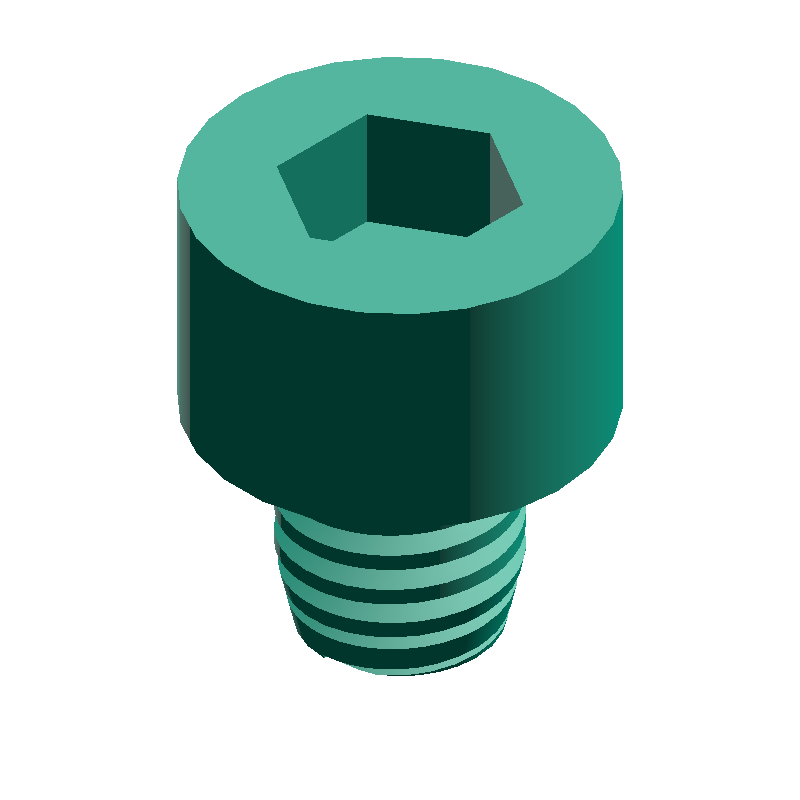

Esta é uma imagem de amostra. Após gerar, visualize o modelo real na pré-visualização 3D. Pré-visualização 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Passo (P)
k
5.0mm
Altura da cabeça (k)
dk
8.5mm
Diâmetro externo da cabeça (dk)
s
4.06mm
Largura do soquete hexagonal (s)
t
2.50mm
Profundidade do soquete (t)
L
10.0mm
Comprimento total (k + ℓ)
HOW-TO Como gerar um arquivo STEP de parafuso de cabeça cilíndrica +
  1. Inserir o diâmetro nominal da rosca e o comprimento
  2. Pressionar o botão «Gerar arquivo STEP»
  3. O download do arquivo STEP inicia automaticamente
  4. Verificar a visualização 3D exibida na página de download
