Écrou hexagonal Générateur

Entrez la taille du filet, puis générez un fichier STEP pour un écrou hexagonal.

Norme JIS B 1181-2014 / ISO 4032-2023 Forme Écrou hexagonal standard Tailles supportées M3–M36 (13 variantes)
🔍 Voir l'aperçu 3D d'abord
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M5 · m=4 mm
HEXAGON NUT
DEFAULT PARAMETERS

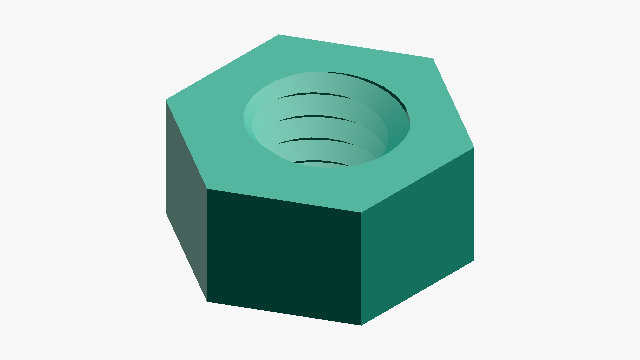

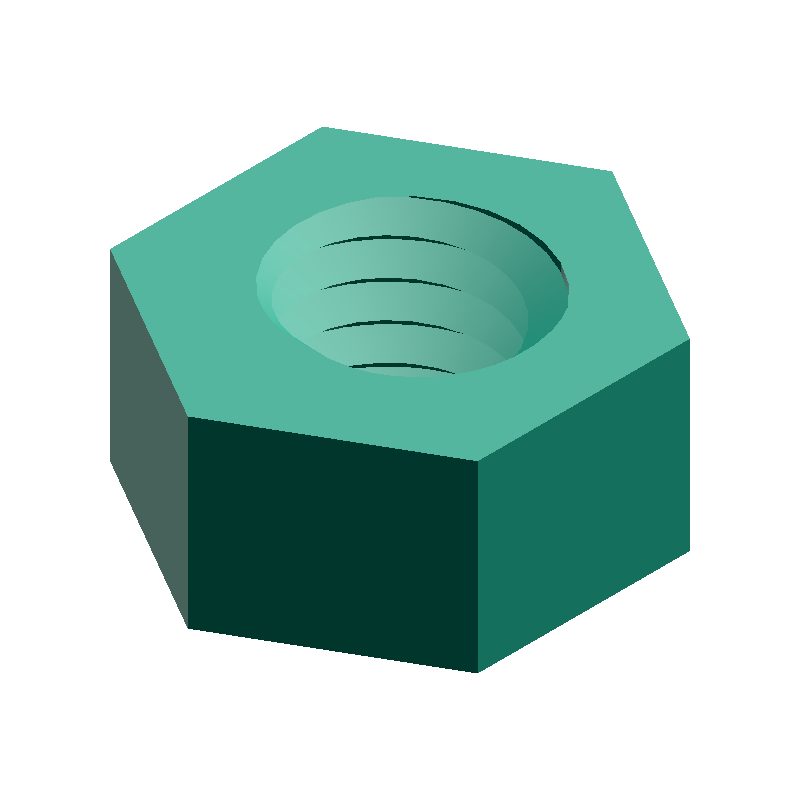

Écrou hexagonal Générateur SAMPLE · M5 · m 4 mm
Ceci est une image exemple. Après génération, visualisez le modèle réel dans l'aperçu 3D. Aperçu 3D →
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
Pas (P)
m
4.0mm
Hauteur de l'écrou (m)
s
8.0mm
Largeur sur plats (S)
e
9.24mm
Diamètre sur sommets
HOW-TO Comment générer un fichier STEP d'écrou hexagonal +
  1. Entrer le diamètre nominal du filet
  2. Appuyer sur le bouton « Générer le fichier STEP »
  3. Le téléchargement du fichier STEP démarre automatiquement
  4. Vérifier l'aperçu 3D affiché sur la page de téléchargement
Tags
Vis Utilitaire
Générateurs 3D associés
Retour à l'accueil →
Vis à tête hexagonale creuse
Vis à tête hexagonale creuse
Vis à tête hexagonale
Vis à tête hexagonale
Crotte
Crotte
Œuf
Œuf
Sai no Kawara
Sai no Kawara
Profilé aluminium
Profilé aluminium
Ruban de Möbius
Ruban de Möbius
Dé
Dé
Calculateurs associés
PARAMETERS
Saisir les dimensions
2 REQUIRED

Utilise les valeurs standard selon JIS B 1181-2014 / ISO 4032-2023

Détail du modèle

Coché : Avec filetage intérieur (fichier plus grand)

CAUTION

Les boulons et écrous générés par cet outil utilisent des réglages de jeu personnalisés.

ABOUT · STEP

Le fichier STEP (.step / .stp) est un format CAO 3D standard qui conserve les données dimensionnelles et topologiques. Compatible avec les principaux logiciels CAO dont Fusion 360, SolidWorks et FreeCAD.

  • Solide à l'échelle réelle (unité mm)
  • Dimensions éditables et post-traitement dans le logiciel CAO
  • Convertible avec un slicer pour l'impression 3D
