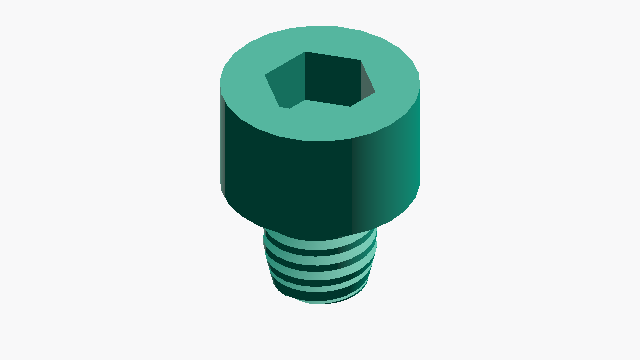

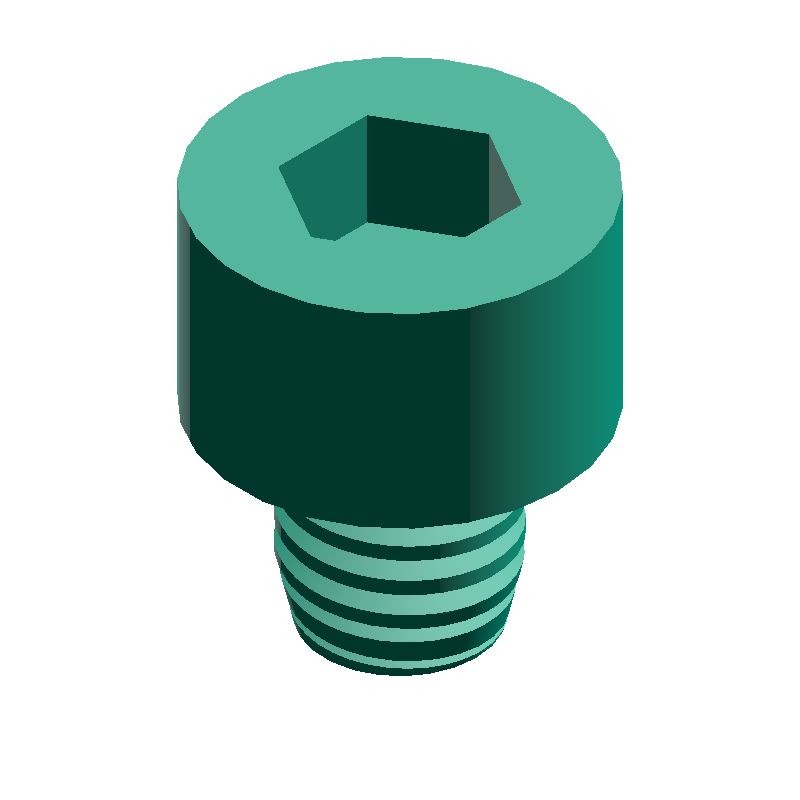

Zylinderkopfschraube mit Innensechskant-Generator
Zylinderkopfschraube mit Innensechskant als STEP-Datei generieren: Gewindegröße und Länge eingeben und das CAD-Modell direkt exportieren.
Norm
JIS B1176-2006 / ISO 4762-2004
Form
Zylinderkopf mit Innensechskant
Unterstützte Größen
M3–M20 (10 Varianten)
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Zylinderkopfschrauben-STEP-Datei +
- Gewindegröße und Länge eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Steigung
k
3.0mm
Kopfhöhe
dk
5.5mm
Kopfdurchmesser
s
2.66mm
Innensechskant-Schlüsselweite
t
1.30mm
Innensechskant-Tiefe
L
8.0mm
Gesamtlänge (k + ℓ)
PARAMETERS
Abmessungen eingeben
ABOUT · STEP
Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.
- Maßstabsgetreues Solid (mm)
- Maße und Nachbearbeitung im CAD bearbeitbar
- Konvertierbar mit einem Slicer für den 3D-Druck
