六角ナット生成

ねじ呼び径を指定して、六角ナットのSTEPファイルを生成します。

規格 JIS B 1181-2014 / ISO 4032-2023 形状 並形ナット 対応サイズ M3〜M36（全13種）
🔍 3Dプレビューで先に確認
HOW-TO 六角ナットのSTEPファイルを生成する方法 +
  1. ねじ呼び径を入力する
  2. 入力に応じて計算結果がリアルタイム表示される
  3. 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
  4. 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
  5. 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す

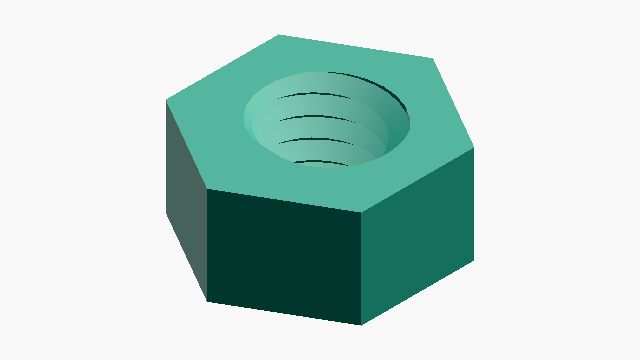

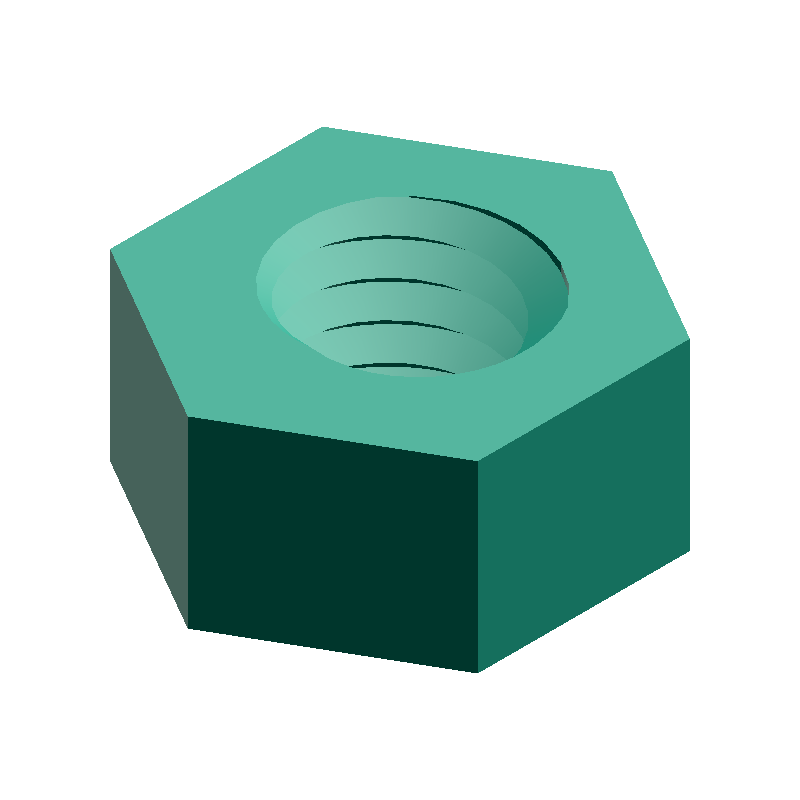

SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M3 · m=2.4 mm
HEXAGON NUT
DEFAULT PARAMETERS
六角ナット生成 SAMPLE · M3 · m 2.4 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
ピッチ
m
2.4mm
ナット高さ
s
5.5mm
六角対辺
e
6.35mm
六角対面径
タグ
ねじ ユーティリティ
関連3D生成機能
ホームに戻る →
六角ボルト
六角ボルト
六角穴付ボルト
六角穴付ボルト

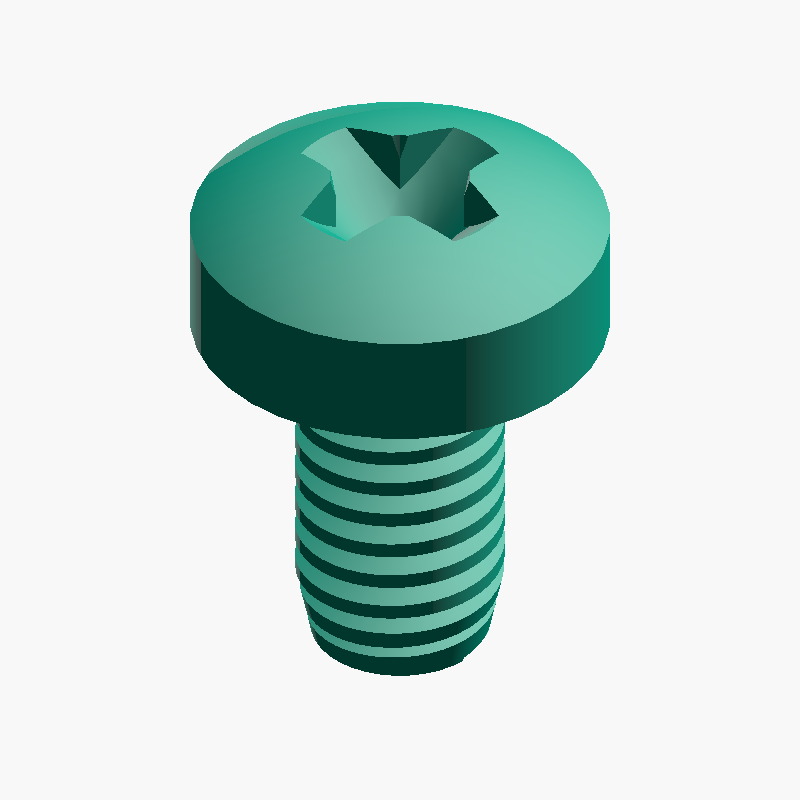

なべ小ねじ
なべ小ねじ
賽の河原
賽の河原
パーツトレイ
パーツトレイ
ハニカムボード
ハニカムボード
キャンバス
キャンバス
車輪（ホイール）
車輪（ホイール）
関連計算ツール
PARAMETERS
寸法を入力
2 REQUIRED

JIS B 1181-2014 / ISO 4032-2023 規格値を使用

モデル化

チェックあり: ねじ穴あり

CAUTION

本ツールで生成されるボルトやナットは、独自のクリアランスを設定しています。

ABOUT · STEP

STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。

  • 実寸ソリッド（mm単位）
  • CAD上で寸法編集・追加加工が可能
  • 3Dプリンター用のスライサーで変換可能
