アルミフレーム生成

プロファイルサイズ・セル数・長さを指定して、Tスロットアルミ押し出し材のSTEPファイルを生成します。

🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
2020 · 200 mm
ALUM EXTRUSION
DEFAULT PARAMETERS

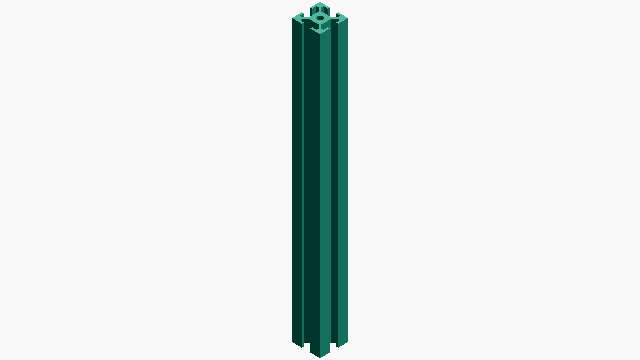

アルミフレーム生成 SAMPLE · 2020 · 200 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
N
2020
一般呼称
W×H
20 × 20mm
断面寸法
g
6.0mm
フレーム溝幅
HOW-TO アルミフレームのSTEPファイルを生成する方法 +
  1. プロファイルサイズ・横方向セル数・縦方向セル数・長さを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
