六角ボルト生成
ねじ呼び径と長さを指定して、六角ボルトのSTEPファイルを生成します。
規格
JIS B 1180-2014 / ISO 4014-2022
形状
六角頭
対応サイズ
M3〜M64（全18種）
🔍
3Dプレビューで先に確認
HOW-TO 六角ボルトのSTEPファイルを生成する方法 +
- ねじ呼び径と長さを入力する
- 入力に応じて計算結果がリアルタイム表示される
- 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
- 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
- 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す

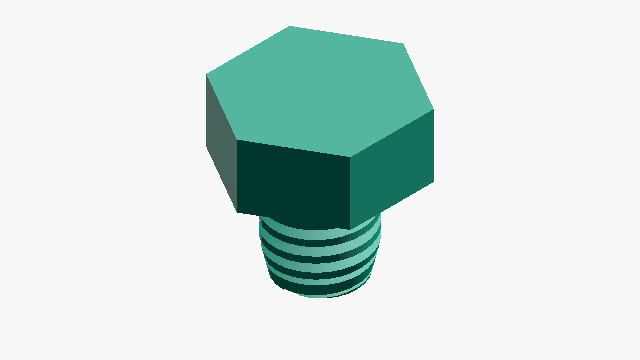

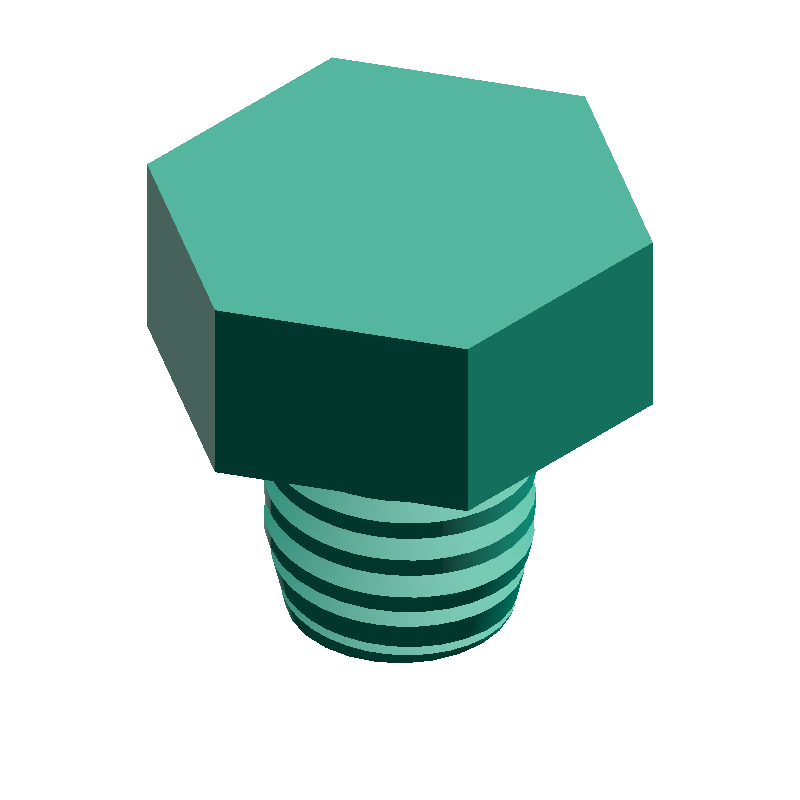

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
ピッチ
k
2.00mm
ヘッド高さ
L
7.00mm
全体長 (k + ℓ)
PARAMETERS
寸法を入力
ABOUT · STEP
STEPファイル（.step / .stp）は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
- 実寸ソリッド（mm単位）
- CAD上で寸法編集・追加加工が可能
- 3Dプリンター用のスライサーで変換可能
