六角ナット（UNCインチねじ）生成

UNCの呼び（1/4-20など）を指定して、六角ナット（ユニファイ並目インチねじ）のSTEPファイルを生成します。

規格 ASME B1.1 / ASME B18.2.2 Table 4 hex nut 形状 並形ナット 対応サイズ 1/4-20〜1-8 UNC（全10種）
🔍 3Dプレビューで先に確認
HOW-TO 六角ナット（UNCインチねじ）のSTEPファイルを生成する方法 +
  1. ねじの呼びを選択する
  2. 入力に応じて計算結果がリアルタイム表示される
  3. 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
  4. 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
  5. 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · m=5.56 mm
HEXAGON NUT UNC
DEFAULT PARAMETERS

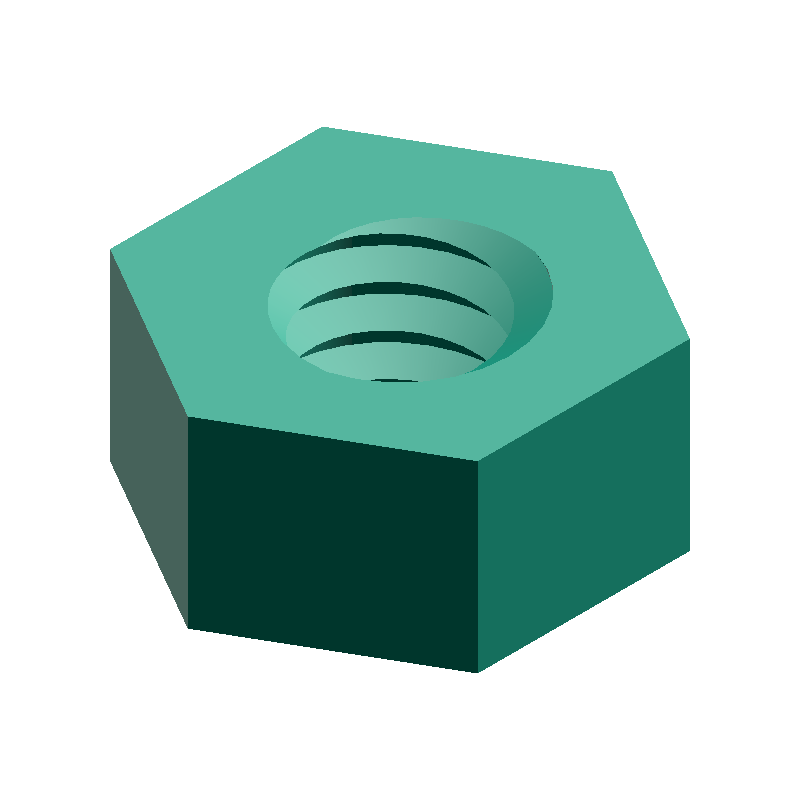

六角ナット（UNCインチねじ）生成 SAMPLE · 1/4-20 UNC · m 5.56 mm
これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
ピッチ
m
5.56mm
ナット高さ
s
11.11mm
六角対辺
e
12.83mm
六角外接円直径
タグ
ねじ ユーティリティ
関連3D生成機能
