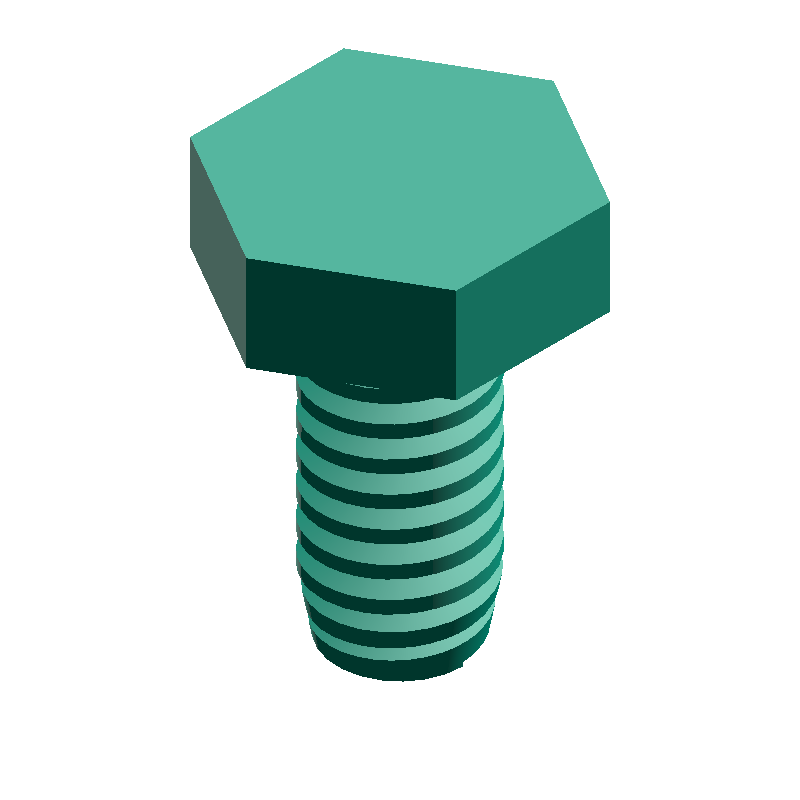

六角ボルト（UNCインチねじ）生成
UNCの呼び（1/4-20など）と長さを指定して、六角ボルト（ユニファイ並目インチねじ）のSTEPファイルを生成します。
規格
ASME B1.1 / ASME B18.2.1 hex cap screw
形状
六角頭
対応サイズ
1/4-20〜1-8 UNC（全10種）
🔍
3Dプレビューで先に確認
HOW-TO 六角ボルト（UNCインチねじ）のSTEPファイルを生成する方法 +
- ねじの呼びと長さを選択する
- 入力に応じて計算結果がリアルタイム表示される
- 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
- 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
- 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
ピッチ
s
11.11mm
六角対辺
k
3.97mm
ヘッド高さ
L
16.67mm
全体長 (k + ℓ)
