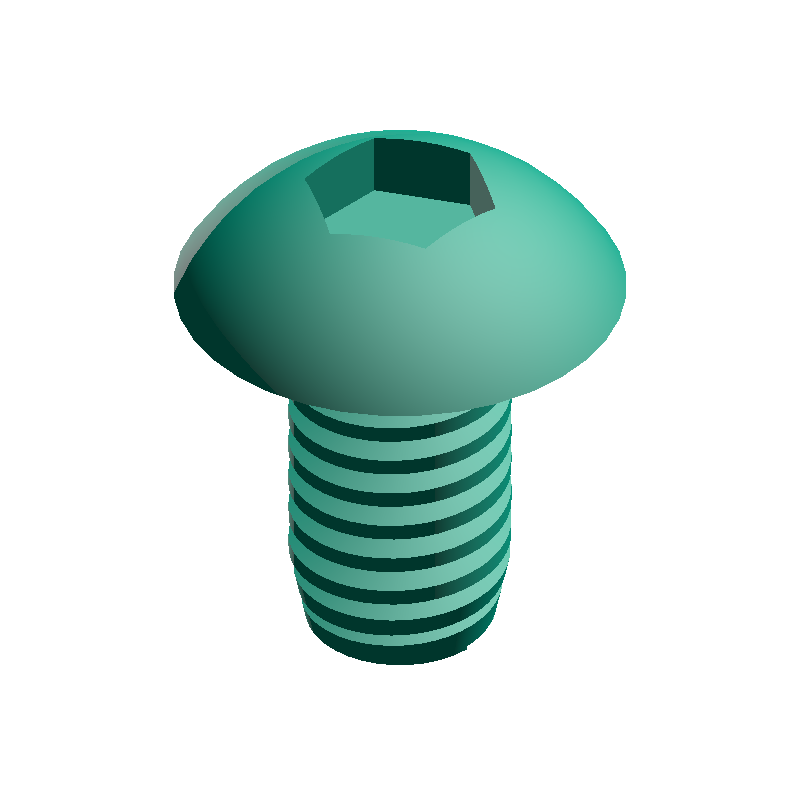

六角穴付ボタンボルト生成
ねじ呼び径と長さを指定して、六角穴付ボタンボルト（ボタンキャップスクリュー）のSTEPファイルを生成します。
規格
JIS B 1174:2017 / ISO 7380-1
形状
ボタン頭（球面）・六角穴
対応サイズ
M3〜M16（全8種）
🔍
3Dプレビューで先に確認
HOW-TO 六角穴付ボタンボルトのSTEPファイルを生成する方法 +
- ねじ呼び径と長さを入力する
- 入力に応じて計算結果がリアルタイム表示される
- 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
- 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
- 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
ピッチ
k
1.65mm
ヘッド高さ
dk
5.7mm
ヘッド外径
s
2.15mm
六角穴対辺
t
1.04mm
六角穴深さ
L
6.7mm
全体長 (k + ℓ)
