PARAMETRIC · 3D · STEP

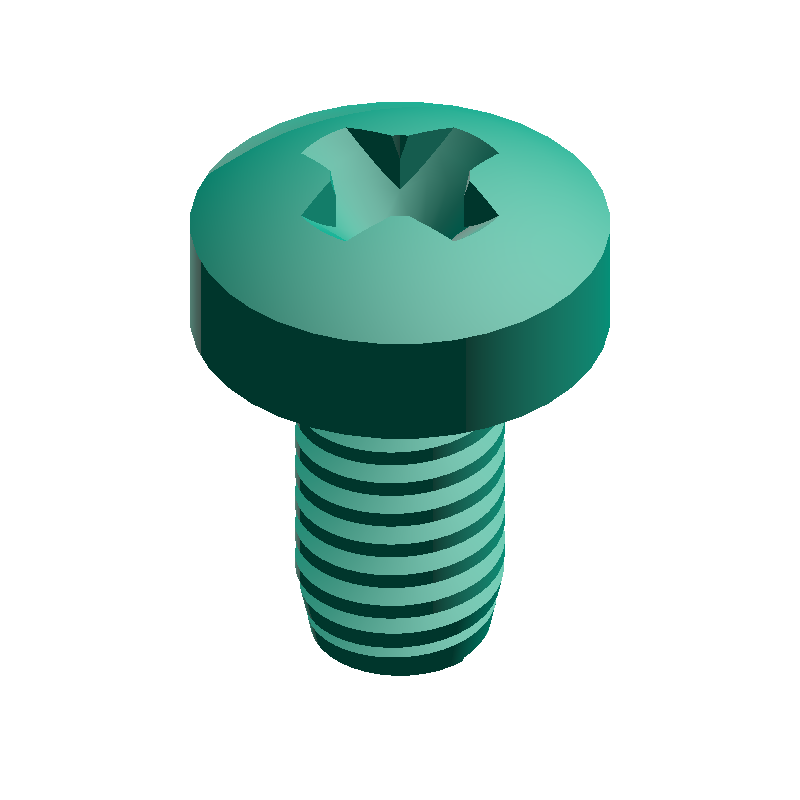

なべ小ねじ生成
ねじ呼び径と長さを指定して、なべ小ねじ(十字穴付き)のSTEPファイルを生成します。
規格
JIS B 1111-2017 / ISO 7045
形状
なべ頭・十字穴 H形
対応サイズ
M1.6〜M10(全9種)
🔍
3Dプレビューで先に確認
HOW-TO なべ小ねじのSTEPファイルを生成する方法 +
- ねじ呼び径と長さを入力する
- 入力に応じて計算結果がリアルタイム表示される
- 「STEPファイルをダウンロード」または「STEPファイルの形状を確認」を押す
- 「STEPファイルをダウンロード」を選んだ場合はSTEPファイルが自動的に保存される
- 「STEPファイルの形状を確認」を選んだ場合は表示される3Dモデルを確認してから「STEPファイルをダウンロード」を手動で押す
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
ピッチ
k
2.40mm
ヘッド高さ
dk
5.60mm
ヘッド外径
rf
5.0mm
頭部球面半径
No.
2
十字穴番号
L
7.4mm
全体長 (k + ℓ)
PARAMETERS
寸法を入力
ABOUT · STEP
STEPファイル(.step / .stp)は寸法やトポロジ情報などを保持することができる3D CADの標準フォーマットです。Fusion 360 / SolidWorks / FreeCAD など主要なCADソフトウェアで使用可能。
- 実寸ソリッド(mm単位)
- CAD上で寸法編集・追加加工が可能
- 3Dプリンター用のスライサーで変換可能
