コイルばね生成

線径・外径・巻数・ピッチを指定して、コイルばねのSTEPファイルを生成します。

🔍 3Dプレビューで先に確認
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
⌀8 · d=1 · 5 turns
SPRING
DEFAULT PARAMETERS

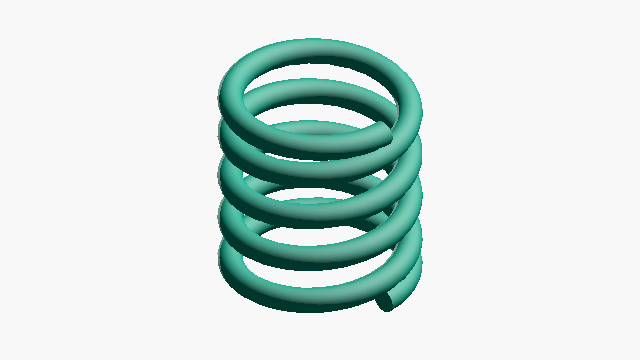

コイルばね生成 SAMPLE · ⌀ 8 mm · 5 turns

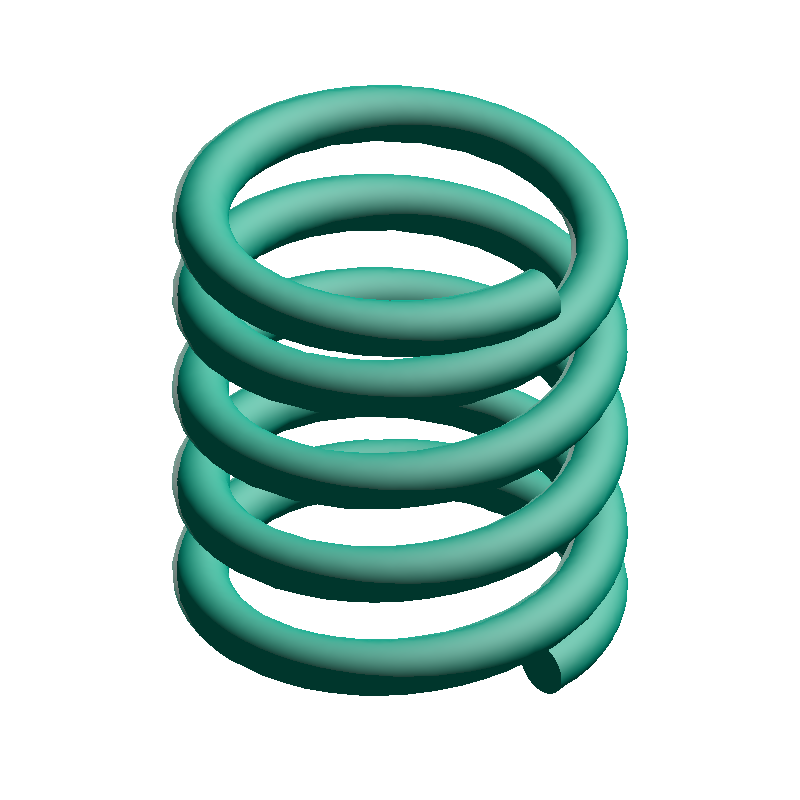

これはサンプル画像です。生成後に実モデルを3Dプレビューで確認できます 3Dプレビュー →
CALCULATED · SPEC
AUTO-COMPUTED
di
6.00mm
内径 (Di)
H
8.00mm
コイル高さ (H)
HOW-TO コイルばねのSTEPファイルを生成する方法 +
  1. 線径・外径・巻数・ピッチを入力する
  2. 「STEPファイルを生成」ボタンを押す
  3. STEPファイルのダウンロードが自動的に開始される
  4. ダウンロードページで表示される3Dプレビューを確認する
