PARAMETRIC · 3D · STEP

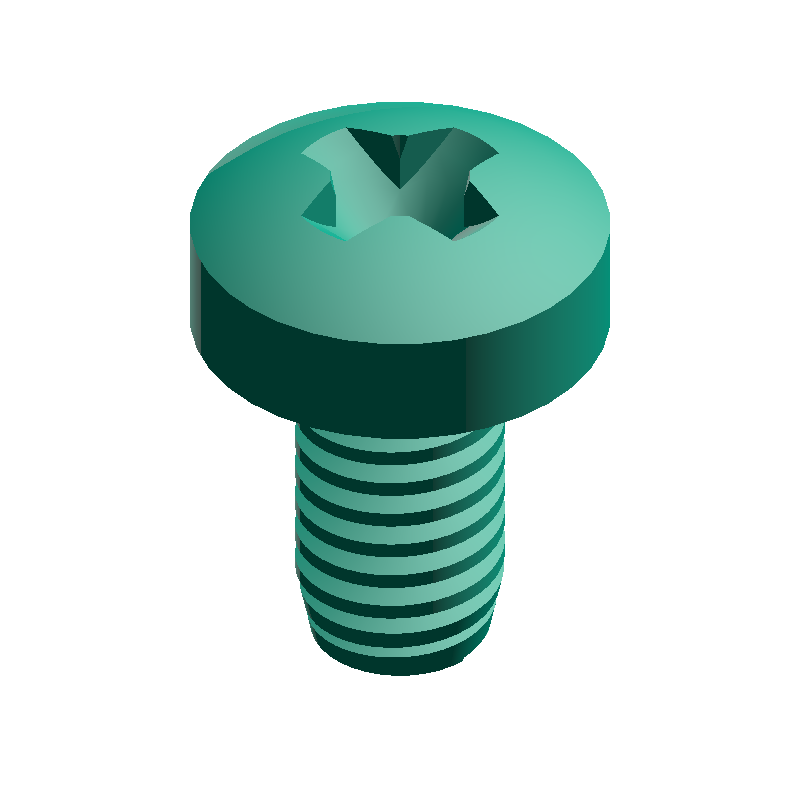

Linsenkopfschraube-Generator
Linsenkopfschraube (mit Kreuzschlitz) als STEP-Datei generieren: Gewindegröße und Schraubenlänge eingeben und das CAD-Modell direkt exportieren.
Norm
JIS B 1111-2017 / ISO 7045
Form
Linsenkopf · Kreuzschlitz (H-Form)
Unterstützte Größen
M1,6–M10 (9 Varianten)
🔍
3D-Vorschau zuerst ansehen
HOW-TO So generieren Sie eine Linsenkopfschrauben-STEP-Datei +
- Gewindegröße und Länge eingeben
- Berechnete Werte aktualisieren sich in Echtzeit bei Parameteränderungen
- Klicken Sie auf „STEP-Datei herunterladen“ oder „STEP-Modell prüfen“
- Bei „STEP-Datei herunterladen“ wird die STEP-Datei automatisch gespeichert
- Bei „STEP-Modell prüfen“ prüfen Sie das 3D-Modell und klicken dann manuell auf „STEP-Datei herunterladen“
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Steigung
k
2.40mm
Kopfhöhe
dk
5.60mm
Kopfdurchmesser
rf
5.0mm
Kopfradius (Kugel)
No.
2
Kreuzschlitz-Nr.
L
7.4mm
Gesamtlänge (k + ℓ)
PARAMETERS
Abmessungen eingeben
SPONSORED
Nützliche Produkte für Maker
- Digital Caliper Measuring Tool(öffnet die Amazon-Seite in einem neuen Tab)
- SUNLU PLA 3D Printer Filament(öffnet die Amazon-Seite in einem neuen Tab)
- Bambu Lab A1 mini(öffnet die Amazon-Seite in einem neuen Tab)
- Bambu Lab P2S Combo(öffnet die Amazon-Seite in einem neuen Tab)
Als Amazon-Partner verdient meta-matic an qualifizierten Verkäufen.
ABOUT · STEP
Die STEP-Datei (.step / .stp) ist ein 3D-CAD-Standardformat, das Maß- und Topologiedaten speichert. Kompatibel mit gängiger CAD-Software wie Fusion 360, SolidWorks und FreeCAD.
- Maßstabsgetreues Solid (mm)
- Maße und Nachbearbeitung im CAD bearbeitbar
- Konvertierbar mit einem Slicer für den 3D-Druck
