팬 헤드 나사 생성

나사 호칭 크기와 나사 길이를 지정하여 팬 헤드 나사(십자 홈)의 STEP 파일을 생성합니다.

규격 JIS B 1111-2017 / ISO 7045 형상 팬 두부 · 십자 홈 (H형) 대응 크기 M1.6〜M10 (전 9종)
🔍 3D 미리보기로 먼저 확인
HOW-TO 팬 헤드 나사 STEP 파일을 생성하는 방법 +
  1. 나사 호칭 지름과 길이를 입력한다
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
  4. 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL

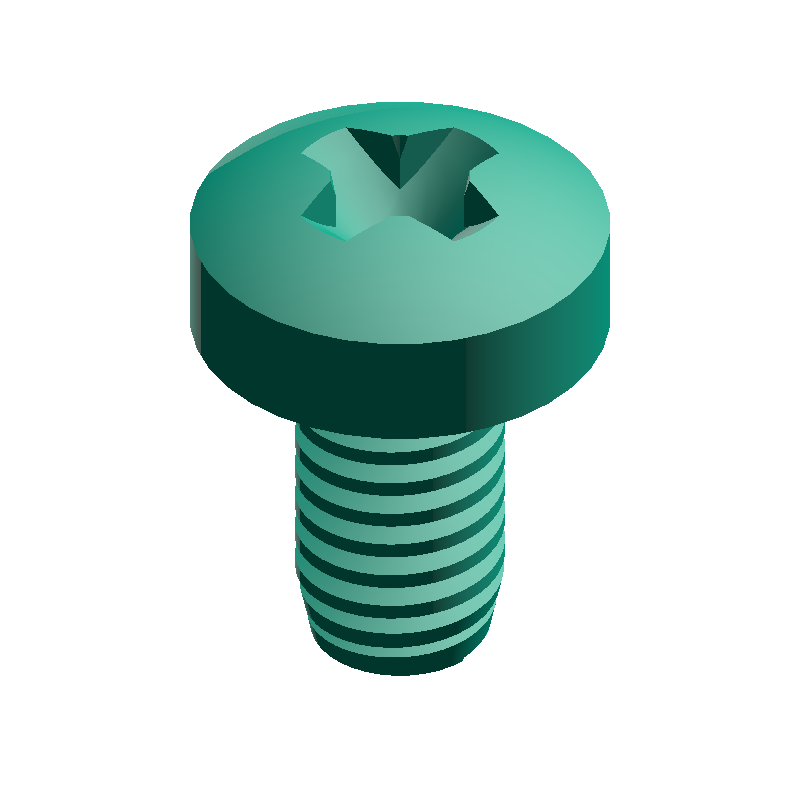

● SAMPLE IMAGE
VIEW · ISO
M3 · L=5 mm
PAN HEAD SCREW
DEFAULT PARAMETERS
팬 헤드 나사 생성 SAMPLE · M3 · L 5 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
피치
k
2.40mm
두부 높이
dk
5.60mm
두부 외경
rf
5.0mm
두부 구면 반경
No.
2
십자 홈 번호
L
7.4mm
전체 길이 (k + ℓ)
태그
나사 유틸리티
관련 3D 생성기
홈으로 돌아가기 →
소켓 헤드 캡 스크류
소켓 헤드 캡 스크류
육각 너트
육각 너트
육각 볼트
육각 볼트
상자
상자
돌
돌
캔버스
캔버스
허니콤 보드
허니콤 보드
코일 스프링
코일 스프링
관련 계산기
PARAMETERS
치수 입력
3 REQUIRED

JIS B 1111-2017 / ISO 7045 규격값을 사용

1–40 mm
mm

헤드를 포함하지 않는 샤프트 부분의 길이

모델화

확인 있음: 나사산 있음

CAUTION

본 도구로 생성되는 볼트와 너트는 독자적인 클리어런스를 설정하고 있습니다.십자 홈(십자 드라이버용 홈)은 ISO 4757의 단면 치수를 기반으로 한 추정값으로 구현되어 있습니다.

ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
