盘头螺钉生成

输入螺纹称号和螺钉长度并生成盘头螺钉（十字槽）的 STEP 文件。

标准 JIS B 1111-2017 / ISO 7045 形状 盘头 · 十字槽（H 型） 支持规格 M1.6–M10（全 9 种）
🔍 先查看3D预览
HOW-TO 如何生成盘头螺钉 STEP 文件 +
  1. 输入螺纹公称直径和长度
  2. 输入参数变化时，计算结果实时更新
  3. 点击"下载 STEP 文件"或"查看 STEP 模型"
  4. 若选择"下载 STEP 文件"，STEP 文件将自动保存
  5. 若选择"查看 STEP 模型"，请查看显示的 3D 模型后再手动点击"下载 STEP 文件"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M3 · L=5 mm
PAN HEAD SCREW
DEFAULT PARAMETERS

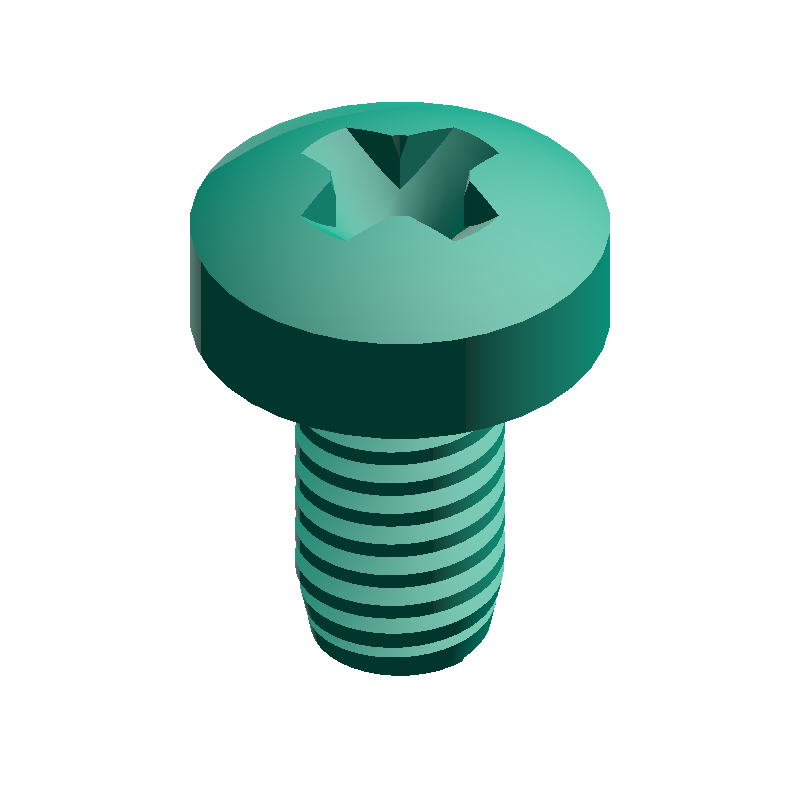

盘头螺钉生成 SAMPLE · M3 · L 5 mm
这是示例图片。生成后可在3D预览中查看实际模型。 3D 预览 →
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
螺距
k
2.40mm
头高度
dk
5.60mm
头部外径
rf
5.0mm
头部球面半径
No.
2
十字槽编号
L
7.4mm
总长度 (k + ℓ)
