Parafuso de cabeça abaulada Gerador
Gere um arquivo STEP de parafuso de cabeça abaulada (com fenda cruciforme) especificando o diâmetro nominal e comprimento.
Padrão
JIS B 1111-2017 / ISO 7045
Formato
Cabeça abaulada · Fenda cruciforme (tipo H)
Tamanhos suportados
M1,6–M10 (9 tipos)
🔍
Ver prévia 3D primeiro
HOW-TO Como gerar um arquivo STEP de parafuso de cabeça abaulada +
- Inserir o diâmetro nominal da rosca e o comprimento
- Os valores calculados são atualizados em tempo real conforme os parâmetros
- Clique em "Baixar arquivo STEP" ou "Verificar modelo STEP"
- Se escolher "Baixar arquivo STEP", o arquivo STEP será salvo automaticamente
- Se escolher "Verificar modelo STEP", verifique o modelo 3D exibido e clique manualmente em "Baixar arquivo STEP"
SAMPLE

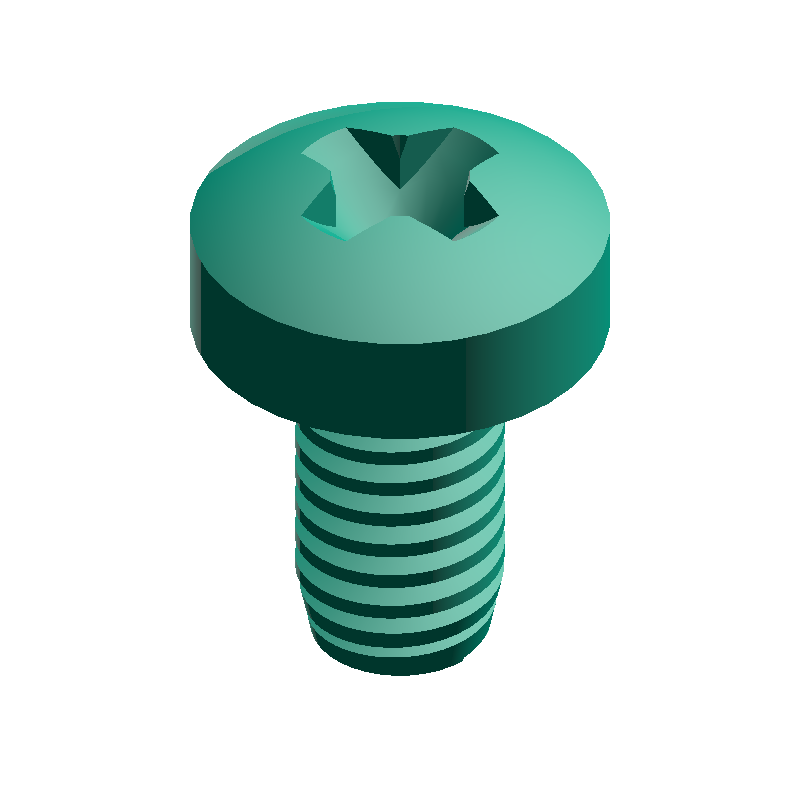

STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Passo
k
2.40mm
Altura da cabeça
dk
5.60mm
Diâmetro da cabeça
rf
5.0mm
Raio esférico da cabeça
No.
2
Nº da fenda cruciforme
L
7.4mm
Comprimento total (k + ℓ)
PARAMETERS
Inserir dimensões
ABOUT · STEP
O arquivo STEP (.step / .stp) é um formato CAD 3D padrão que retém dados dimensionais e topológicos. Compatível com os principais softwares CAD, incluindo Fusion 360, SolidWorks e FreeCAD.
- Sólido em escala real (unidades mm)
- Dimensões editáveis e pós-processamento no CAD
- Conversível com fatiador para impressão 3D
