盤頭螺絲生成

輸入螺紋稱號和螺絲長度並生成盤頭螺絲（十字槽）的 STEP 檔案。

標準 JIS B 1111-2017 / ISO 7045 形狀 盤頭 · 十字槽（H 型） 支援規格 M1.6–M10（全 9 種）
🔍 先查看3D預覽
HOW-TO 如何產生盤頭螺絲 STEP 檔案 +
  1. 輸入螺紋公稱直徑和長度
  2. 輸入參數變化時，計算結果即時更新
  3. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  4. 若選擇「下載 STEP 檔案」，STEP 檔案將自動儲存
  5. 若選擇「查看 STEP 模型」，請查看顯示的 3D 模型後再手動點擊「下載 STEP 檔案」
SAMPLE
STATIC · DEFAULT-VALUE MODEL

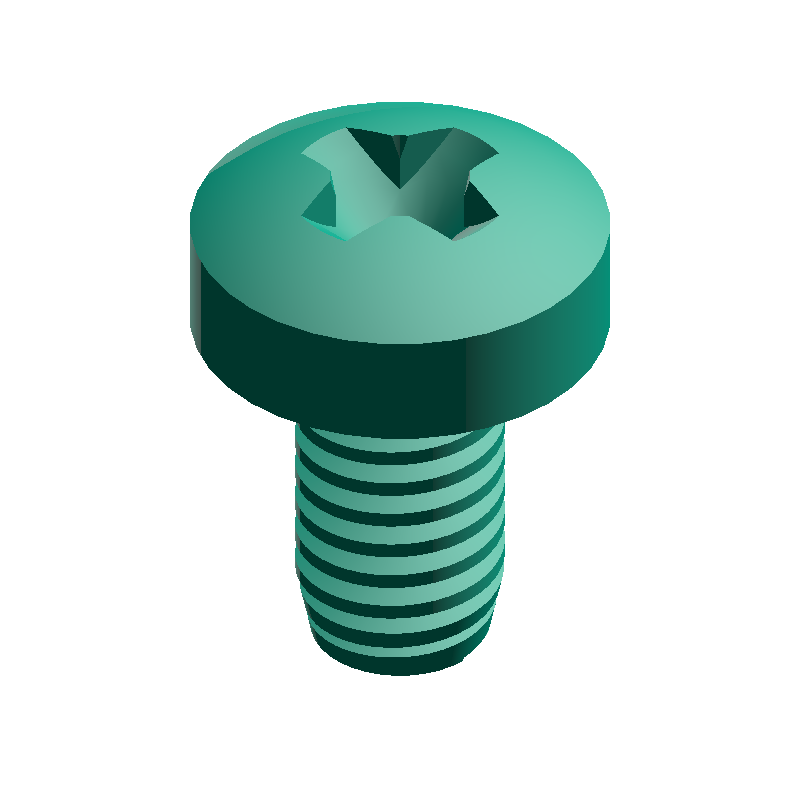

● SAMPLE IMAGE
VIEW · ISO
M3 · L=5 mm
PAN HEAD SCREW
DEFAULT PARAMETERS
盤頭螺絲生成 SAMPLE · M3 · L 5 mm
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
螺距
k
2.40mm
頭高度
dk
5.60mm
頭部外徑
rf
5.0mm
頭部球面半徑
No.
2
十字槽編號
L
7.4mm
總長度 (k + ℓ)
標籤
螺絲 實用工具
相關3D生成器
返回首頁 →
六角螺母
六角螺母
六角頭螺栓
六角頭螺栓
六角穴螺栓
六角穴螺栓
賽之河原
賽之河原
莫比烏斯帶
莫比烏斯帶
石頭
石頭
螺旋彈簧
螺旋彈簧
便便
便便
相關計算工具
PARAMETERS
輸入尺寸
3 REQUIRED

按 JIS B 1111-2017 / ISO 7045 標準規格

1–40 mm
mm

不含頭部的軸部分長度

模型詳度

已選中：帶螺紋

CAUTION

本工具生成的螺栓和螺母使用自訂的間隙設定。十字槽（十字螺絲起子用槽）基於 ISO 4757 截面尺寸的估算值實作。

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
