PARAMETRIC · 3D · STEP

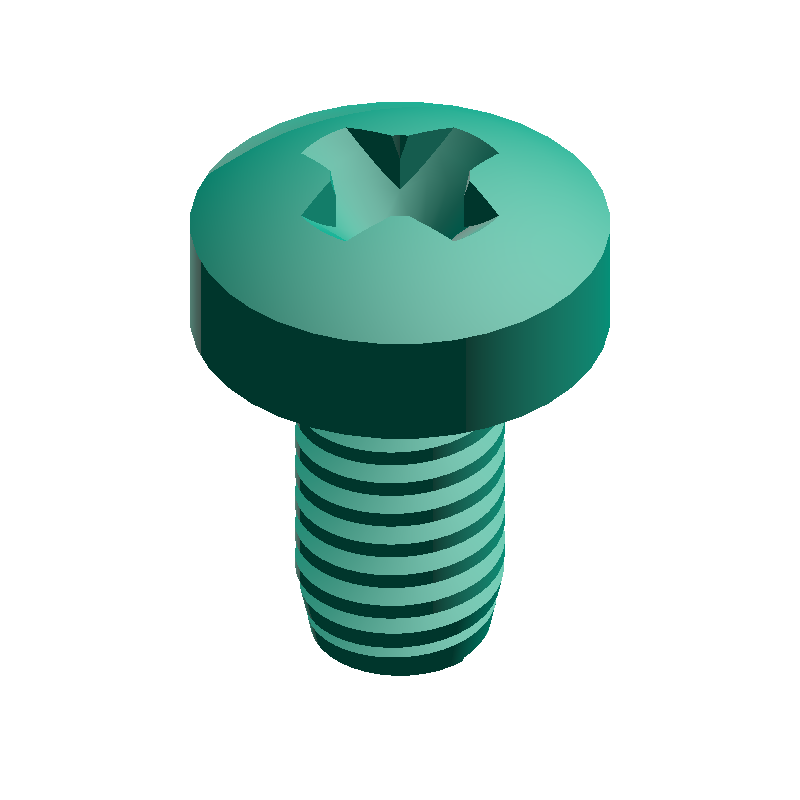

Tornillo de cabeza alomada Generador
Especifique el diámetro nominal y la longitud para generar el archivo STEP de un tornillo de cabeza alomada (con ranura en cruz).
Norma
JIS B 1111-2017 / ISO 7045
Forma
Cabeza alomada · Ranura en cruz (tipo H)
Tamaños disponibles
M1.6–M10 (9 variantes)
🔍
Ver vista previa 3D primero
HOW-TO Cómo generar un archivo STEP de tornillo de cabeza alomada +
- Introducir el diámetro nominal del tornillo y la longitud
- Los valores calculados se actualizan en tiempo real al cambiar los parámetros
- Haga clic en «Descargar archivo STEP» o «Verificar modelo STEP»
- Si elige «Descargar archivo STEP», el archivo STEP se guardará automáticamente
- Si elige «Verificar modelo STEP», compruebe el modelo 3D mostrado y haga clic manualmente en «Descargar archivo STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Paso
k
2.40mm
Altura de cabeza
dk
5.60mm
Diámetro exterior de cabeza
rf
5.0mm
Radio esférico de cabeza
No.
2
N.º de ranura en cruz
L
7.4mm
Longitud total (k + ℓ)
PARAMETERS
Introducir dimensiones
SPONSORED
Productos útiles para makers
- Digital Caliper Measuring Tool(abre la página de Amazon en una nueva pestaña)
- SUNLU PLA 3D Printer Filament(abre la página de Amazon en una nueva pestaña)
- Bambu Lab A1 mini(abre la página de Amazon en una nueva pestaña)
- Bambu Lab P2S Combo(abre la página de Amazon en una nueva pestaña)
En calidad de Afiliado de Amazon, meta-matic obtiene ingresos por las compras adscritas que cumplen los requisitos aplicables.
ABOUT · STEP
El archivo STEP (.step / .stp) es un formato estándar de CAD 3D que conserva datos dimensionales y topológicos. Compatible con los principales programas CAD como Fusion 360, SolidWorks y FreeCAD.
- Sólido a escala real (unidades mm)
- Dimensiones editables y postprocesado en CAD
- Convertible con un slicer para impresión 3D
