Bolkopschroef STEP-bestandsgenerator

Voer schroefdraadmaat en boutlengte in om een STEP-bestand voor een bolkopschroef (met kruisgleuf) te genereren.

Norm JIS B 1111-2017 / ISO 7045 Vorm Bolkop · Kruisgleuf (type H) Ondersteunde maten M1,6–M10 (9 varianten)
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een bolkopschroef STEP-bestand te genereren +
  1. Voer de schroefdraadmaat en de lengte in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
M3 · L=5 mm
PAN HEAD SCREW
DEFAULT PARAMETERS

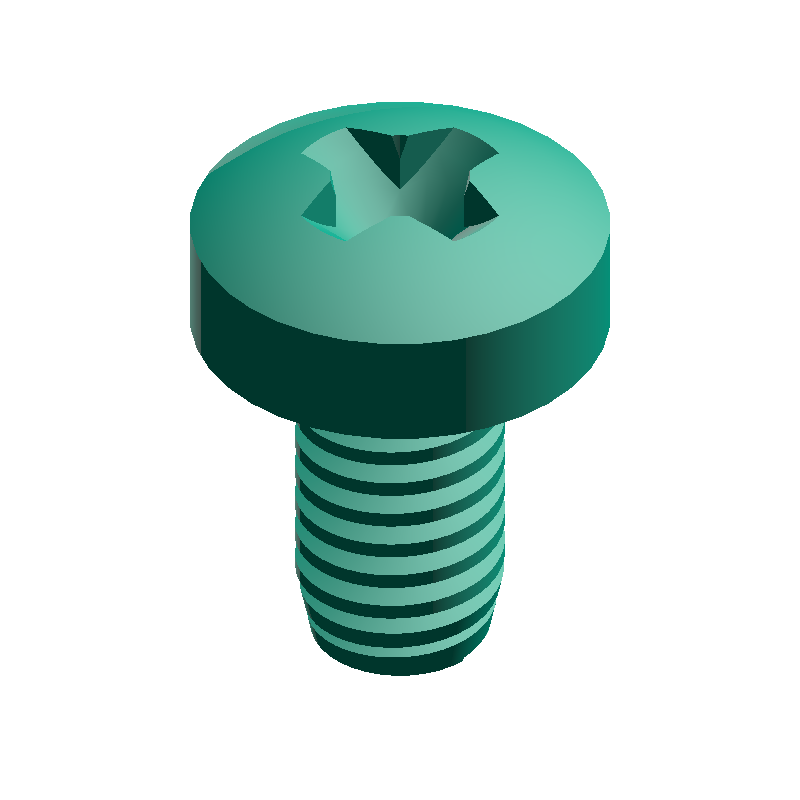

Bolkopschroef STEP-bestandsgenerator SAMPLE · M3 · L 5 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
