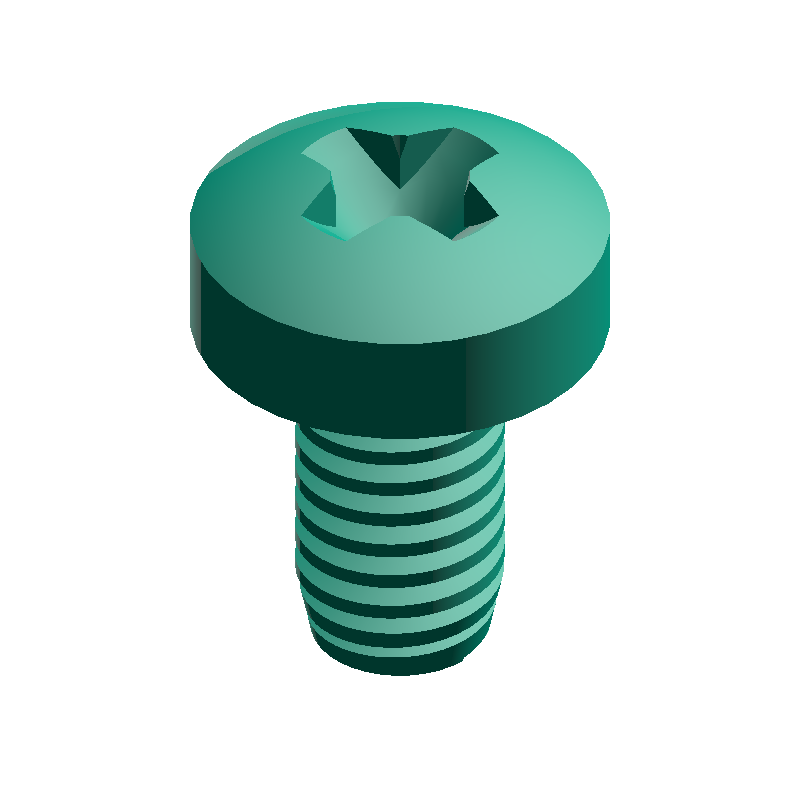

Vite a testa cilindrica bombata - Generatore di file STEP
Inserisci la dimensione della filettatura e la lunghezza per generare un file STEP di una vite a testa cilindrica bombata (con impronta a croce).
Norma
JIS B 1111-2017 / ISO 7045
Forma
Testa bombata · Impronta a croce (tipo H)
Dimensioni supportate
M1,6–M10 (9 varianti)
🔍
Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di vite a testa cilindrica bombata +
- Inserisci la dimensione della filettatura e la lunghezza
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Passo
k
2.40mm
Altezza testa
dk
5.60mm
Diametro testa
rf
5.0mm
Raggio sferico testa
No.
2
N. impronta a croce
L
7.4mm
Lunghezza totale (k + ℓ)
PARAMETERS
Inserisci dimensioni
SPONSORED
Prodotti utili per i maker
- Digital Caliper Measuring Tool(apre la pagina Amazon in una nuova scheda)
- SUNLU PLA 3D Printer Filament(apre la pagina Amazon in una nuova scheda)
- Bambu Lab A1 mini(apre la pagina Amazon in una nuova scheda)
- Bambu Lab P2S Combo(apre la pagina Amazon in una nuova scheda)
In qualità di Affiliato Amazon, meta-matic riceve un guadagno dagli acquisti idonei.
ABOUT · STEP
Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.
- Solido in scala reale (unità mm)
- Dimensioni modificabili e post-elaborazione in CAD
- Convertibile con uno slicer per la stampa 3D
