深溝球軸承生成

輸入型號（軸承代號）或內徑、外徑、寬度和圓角，生成深溝球軸承的 STEP 檔案。

標準 JIS B 1521 / ISO 15（邊界尺寸） 類型 單列·開放型
🔍 先查看3D預覽
SAMPLE
STATIC · DEFAULT-VALUE MODEL
● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS

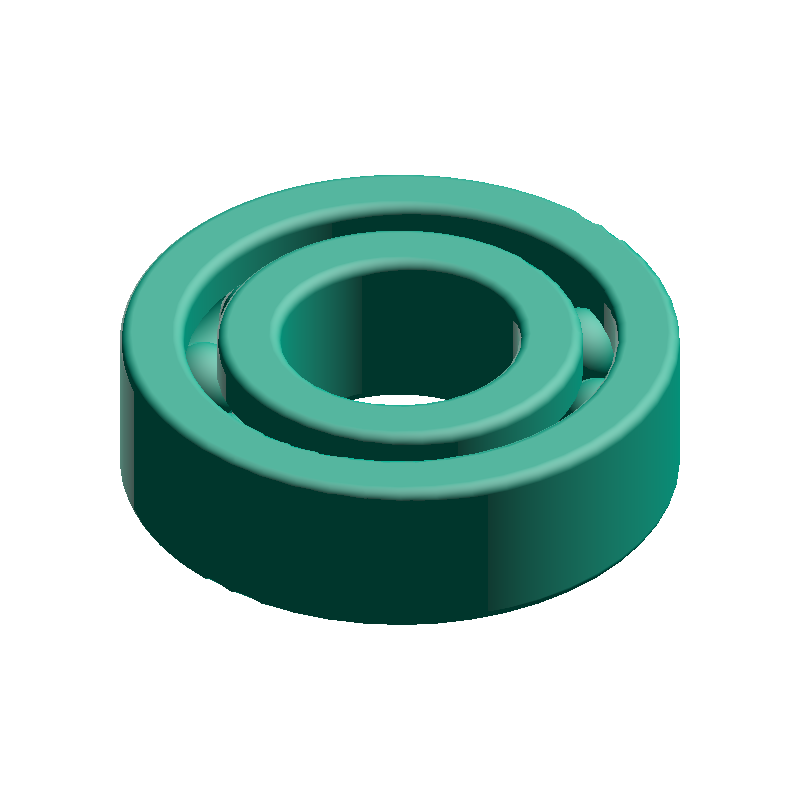

深溝球軸承生成 SAMPLE · 6204 · ⌀20/47
這是範例圖片。生成後可在3D預覽中查看實際模型。 3D 預覽 →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
節圓直徑 (PCD)
Dw
6.75mm
鋼球當量直徑 (Dw)
t
3.38mm
套圈壁厚
REF
6204
型號
HOW-TO 生成深溝球軸承 STEP 檔案的方法 +
  1. 輸入型號，或內徑、外徑、寬度和圓角
  2. 點擊「下載 STEP 檔案」或「查看 STEP 模型」
  3. 若選擇下載，STEP 檔案將自動儲存
  4. 若選擇預覽，請查看顯示的 3D 模型後再手動下載
標籤
實用工具 動力傳動
相關3D生成器
返回首頁 →
車輪
車輪
螺旋彈簧
螺旋彈簧
盒子
盒子
蛋
蛋
畫布
畫布
六角螺母
六角螺母
賽之河原
賽之河原
鋁型材
鋁型材
相關計算工具
PARAMETERS
輸入尺寸
4 REQUIRED
688–6310

輸入型號即可自動填入尺寸（例如 608）。直接輸入尺寸將顯示相符的型號

8–50 mm
mm

內圈內徑（軸穿過的孔）

16–110 mm
mm

軸承外徑

4–27 mm
mm

軸承寬度

0.2–2 mm
mm

內外圈稜邊的圓角

CAUTION

本工具生成的深溝球軸承，其主要尺寸（內徑、外徑、寬度、圓角）依據 JIS B 1521 / ISO 15 邊界尺寸實現。內部形狀（滾道溝槽、內外圈壁厚分配、鋼球直徑、鋼球數量）標準未作規定，基於多方資料的推定值實現。模型為不含保持架和密封的開放型，鋼球數量和直徑為考慮外觀的參考實現。

ABOUT · STEP

STEP檔案（.step / .stp）是可保存尺寸和拓撲資訊的3D CAD標準格式。相容Fusion 360、SolidWorks、FreeCAD等主流CAD軟體。

  • 實尺寸實體（mm單位）
  • 可在CAD中編輯尺寸和追加加工
  • 可透過切片軟體轉換為3D列印格式
