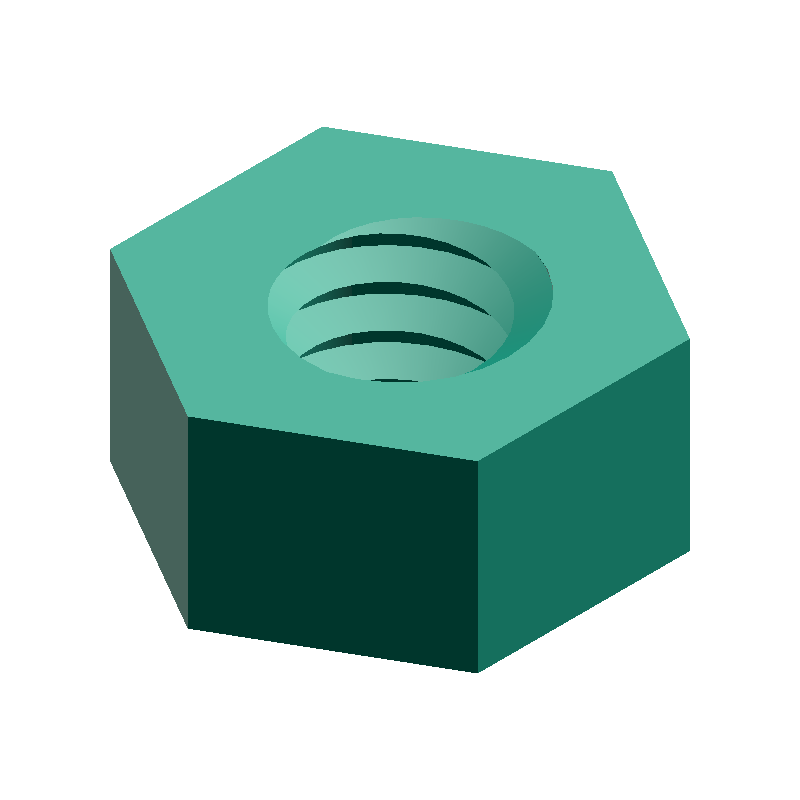

Zeskantmoer (UNC / inchschroefdraad) STEP-bestandsgenerator
Selecteer een UNC-aanduiding (bijv. 1/4-20) om een STEP-bestand van een zeskantmoer met Unified National Coarse (UNC) inch-schroefdraad te genereren.
Norm
ASME B1.1 / ASME B18.2.2 Table 4 hex nut
Vorm
Standaard zeskantmoer
Ondersteunde maten
1/4-20 tot 1-8 UNC (10 varianten)
🔍
Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een zeskantmoer (UNC / inchschroefdraad) STEP-bestand te genereren +
- Selecteer de UNC-aanduiding
- Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
- Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
- Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
- Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Spoed
m
5.56mm
Moerhoogte
s
11.11mm
Sleutelwijdte
e
12.83mm
Omgeschreven zeskantdiameter
PARAMETERS
Afmetingen invoeren
ABOUT · STEP
Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.
- Op ware grootte als solid (mm-eenheden)
- Bewerkbare afmetingen en nabewerking in CAD
- Converteerbaar via een slicer voor 3D-printen
