Laagbolkopschroef met binnenzeskant STEP-bestandsgenerator

Voer schroefdraadmaat en schroeflengte in om een STEP-bestand voor een laagbolkopschroef met binnenzeskant (ISO 7380-1) te genereren.

Norm JIS B 1174:2017 / ISO 7380-1 Vorm Laagbolkop (bolvormig) · Binnenzeskant Ondersteunde maten M3–M16 (8 varianten)
🔍 Eerst 3D-voorbeeld bekijken
HOW-TO Hoe een laagbolkopschroef STEP-bestand te genereren +
  1. Voer de nominale schroefdraaddiameter en de lengte in
  2. Berekende waarden worden in realtime bijgewerkt bij parameterwijzigingen
  3. Klik op "STEP-bestand downloaden" of "STEP-vorm bekijken"
  4. Als u "STEP-bestand downloaden" kiest, wordt het STEP-bestand automatisch opgeslagen
  5. Als u "STEP-vorm bekijken" kiest, controleer het 3D-model en klik vervolgens handmatig op "STEP-bestand downloaden"
SAMPLE
STATIC · DEFAULT-VALUE MODEL

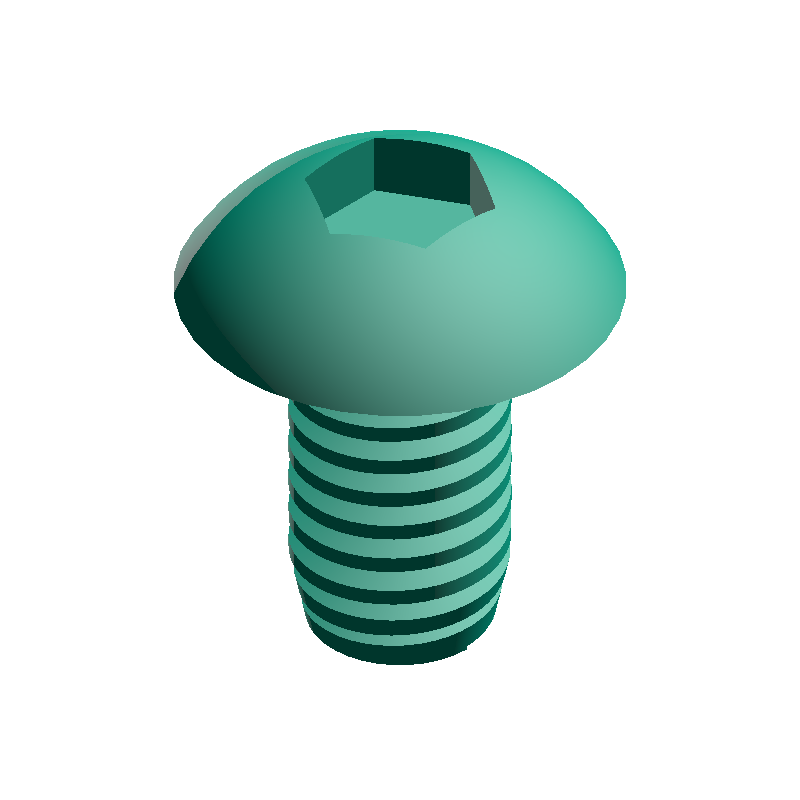

● SAMPLE IMAGE
VIEW · ISO
M3 · L=5 mm
BUTTON HEAD SCREW
DEFAULT PARAMETERS
Laagbolkopschroef met binnenzeskant STEP-bestandsgenerator SAMPLE · M3 · L 5 mm
Dit is een voorbeeldafbeelding. Bekijk het werkelijke model na het genereren in het 3D-voorbeeld. 3D-voorbeeld →
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Spoed
k
1.65mm
Kophoogte
dk
5.7mm
Kopdiameter
s
2.15mm
Binnenzeskant breedte
t
1.04mm
Zeskantdiepte
L
6.7mm
Totale lengte (k + ℓ)
Tags
Schroef Hulpmiddel
Gerelateerde 3D-generators
Terug naar de startpagina →
Zeskantbout
Zeskantbout
Bolkopschroef
Bolkopschroef
Vlakke sluitring
Vlakke sluitring
Cilinderkopschroef
Cilinderkopschroef
Zeskantmoer
Zeskantmoer
Honingraatplaat
Honingraatplaat
Sai no Kawara
Sai no Kawara
Schroefveer
Schroefveer
Gerelateerde rekenmachines
PARAMETERS
Afmetingen invoeren
3 REQUIRED

Gebruikt standaardwaarden conform JIS B 1174:2017 / ISO 7380-1

1–40 mm
mm

Lengte van de schacht (exclusief kop)

Modeldetail

Aangevinkt: met schroefdraad

CAUTION

Bouten en moeren die door dit hulpmiddel zijn gegenereerd, gebruiken aangepaste spelingsinstellingen.

Vlakke sluitring
Vlakke sluitring
Bolkopschroef
Bolkopschroef
Cilinderkopschroef
Cilinderkopschroef
Steen
Steen
ABOUT · STEP

Het STEP-bestand (.step / .stp) is een standaard 3D CAD-formaat dat maatvoering en topologiegegevens bewaart. Compatibel met gangbare CAD-software zoals Fusion 360, SolidWorks en FreeCAD.

  • Op ware grootte als solid (mm-eenheden)
  • Bewerkbare afmetingen en nabewerking in CAD
  • Converteerbaar via een slicer voor 3D-printen

3D-model genereren...
