PARAMETRIC · 3D · STEP

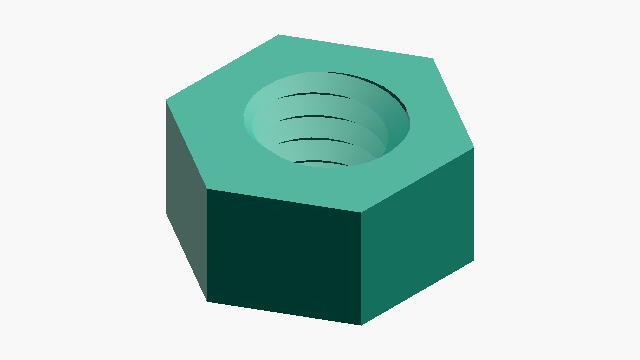

육각 너트 생성
나사 호칭 크기를 지정하여 육각 너트의 STEP 파일을 생성합니다.
규격
JIS B 1181-2014 / ISO 4032-2023
형상
정규 육각 너트
대응 크기
M3〜M36 (전 13종)
🔍

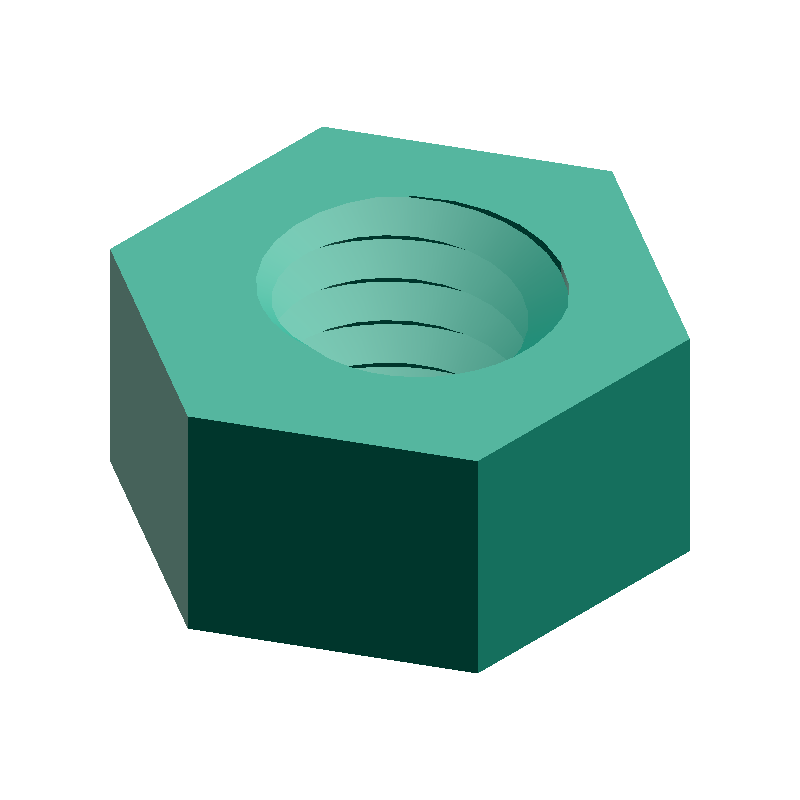

3D 미리보기로 먼저 확인
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
p
0.80mm
피치 (P)
m
4.0mm
너트 높이 (m)
s
8.0mm
육각 대변 (S)
e
9.24mm
육각 외접원 직경
HOW-TO 육각 너트 STEP 파일을 생성하는 방법 +
- 나사 호칭 지름을 입력한다
- 「STEP 파일 생성」버튼을 누른다
- STEP 파일 다운로드가 자동으로 시작된다
- 다운로드 페이지에 표시된 3D 미리보기를 확인한다
PARAMETERS
치수 입력
ABOUT · STEP
STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.
- 실척 솔리드 (mm 단위)
- CAD에서 치수 편집 및 추가 가공 가능
- 3D 프린터용 슬라이서로 변환 가능
