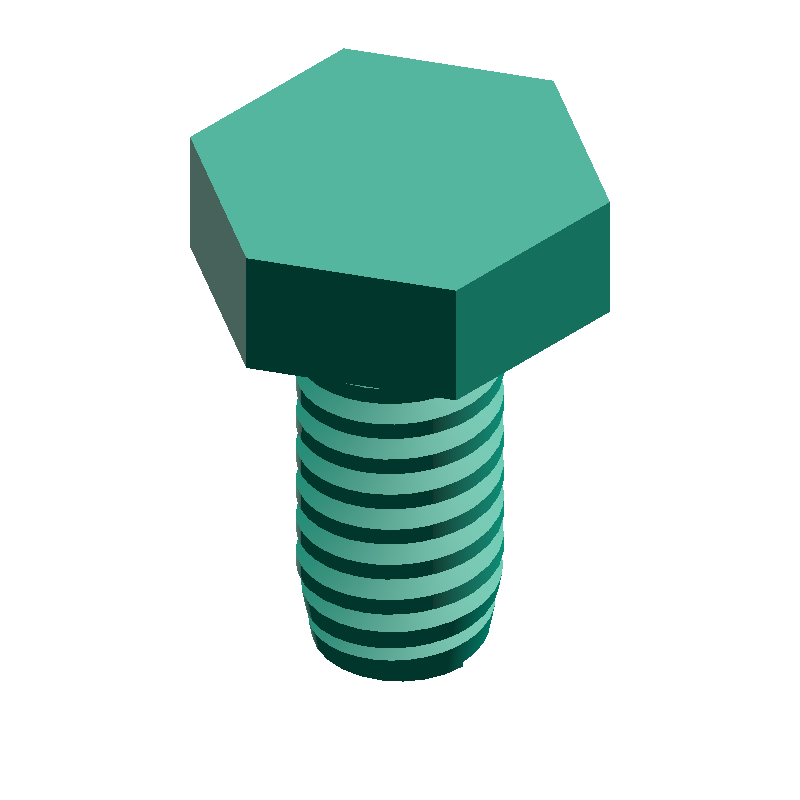

육각 볼트 (UNC / 인치) 생성
UNC 호칭(예: 1/4-20)과 길이를 지정하여 유니파이 보통 나사(UNC) 인치 나사 육각 볼트의 STEP 파일을 생성합니다.
규격
ASME B1.1 / ASME B18.2.1 hex cap screw
형상
육각 머리
대응 크기
1/4-20~1-8 UNC (전 10종)
🔍
3D 미리보기로 먼저 확인
HOW-TO 육각 볼트 (UNC / 인치 나사) STEP 파일을 생성하는 방법 +
- UNC 호칭과 길이를 선택하세요
- 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
- ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
- ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
- ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
피치
s
11.11mm
육각 대변
k
3.97mm
머리 높이
L
16.67mm
전체 길이 (k + ℓ)
PARAMETERS
치수 입력
ABOUT · STEP
STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.
- 실척 솔리드 (mm 단위)
- CAD에서 치수 편집 및 추가 가공 가능
- 3D 프린터용 슬라이서로 변환 가능
