육각 너트 (UNC / 인치) 생성

UNC 호칭(예: 1/4-20)을 지정하여 유니파이 보통 나사(UNC) 인치 나사 육각 너트의 STEP 파일을 생성합니다.

규격 ASME B1.1 / ASME B18.2.2 Table 4 hex nut 형상 정규 육각 너트 대응 크기 1/4-20~1-8 UNC (전 10종)
🔍 3D 미리보기로 먼저 확인
HOW-TO 육각 너트 (UNC / 인치 나사) STEP 파일을 생성하는 방법 +
  1. UNC 호칭을 선택하세요
  2. 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
  3. ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
  4. ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
  5. ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL

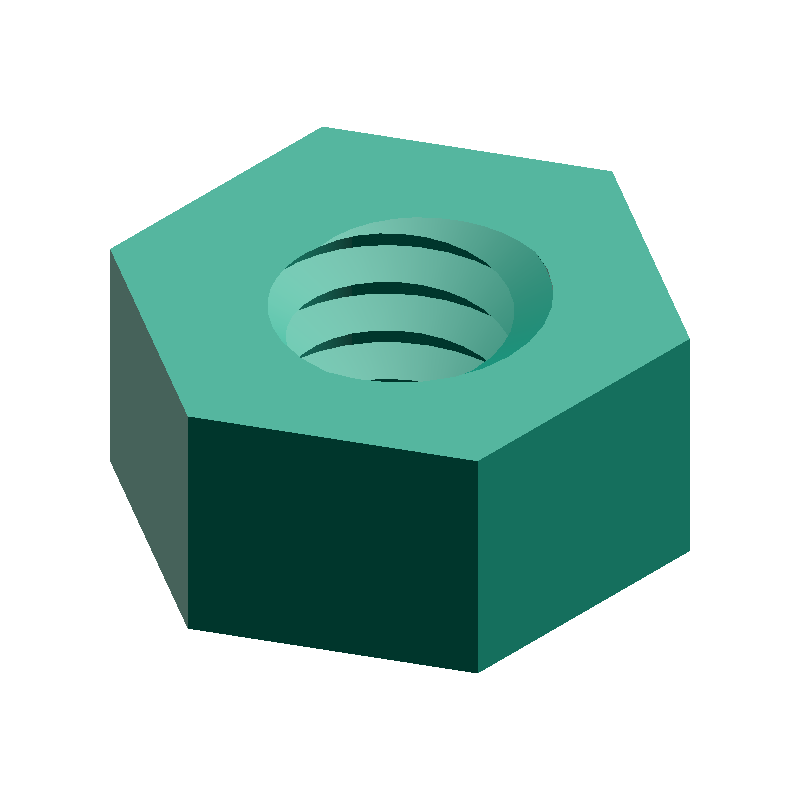

● SAMPLE IMAGE
VIEW · ISO
1/4-20 UNC · m=5.56 mm
HEXAGON NUT UNC
DEFAULT PARAMETERS
육각 너트 (UNC / 인치) 생성 SAMPLE · 1/4-20 UNC · m 5.56 mm
샘플 이미지입니다. 생성 후 3D 미리보기에서 실제 모델을 확인할 수 있습니다. 3D 미리보기 →
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
피치
m
5.56mm
너트 높이
s
11.11mm
육각 대변
e
12.83mm
육각 외접원 지름
태그
나사 유틸리티
관련 3D 제너레이터
홈으로 돌아가기 →
육각 볼트
육각 볼트
육각 볼트 (UNC / 인치)
육각 볼트 (UNC / 인치)
팬 헤드 나사
팬 헤드 나사
육각 구멍 버튼 볼트
육각 구멍 버튼 볼트
육각 구멍 볼트
육각 구멍 볼트
육각 너트
육각 너트
평와셔
평와셔
뫼비우스의 띠
뫼비우스의 띠
관련 계산기
PARAMETERS
치수 입력
2 REQUIRED

ASME B1.1 UNC (유니파이 보통 나사) 규격값을 사용

모델링

체크 시: 나사산 있음

CAUTION

본 도구로 생성되는 볼트와 너트는 독자적인 클리어런스를 설정하고 있습니다. 7/16-14 및 9/16-12 두 크기는 ASME B18.2.2 육각 너트 규격상 동일 지름의 UNC 육각 볼트(hex cap screw)와 스패너 크기가 다릅니다.

육각 볼트
육각 볼트
평와셔
평와셔
육각 구멍 볼트
육각 구멍 볼트
돌
돌
ABOUT · STEP

STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.

  • 실척 솔리드 (mm 단위)
  • CAD에서 치수 편집 및 추가 가공 가능
  • 3D 프린터용 슬라이서로 변환 가능
