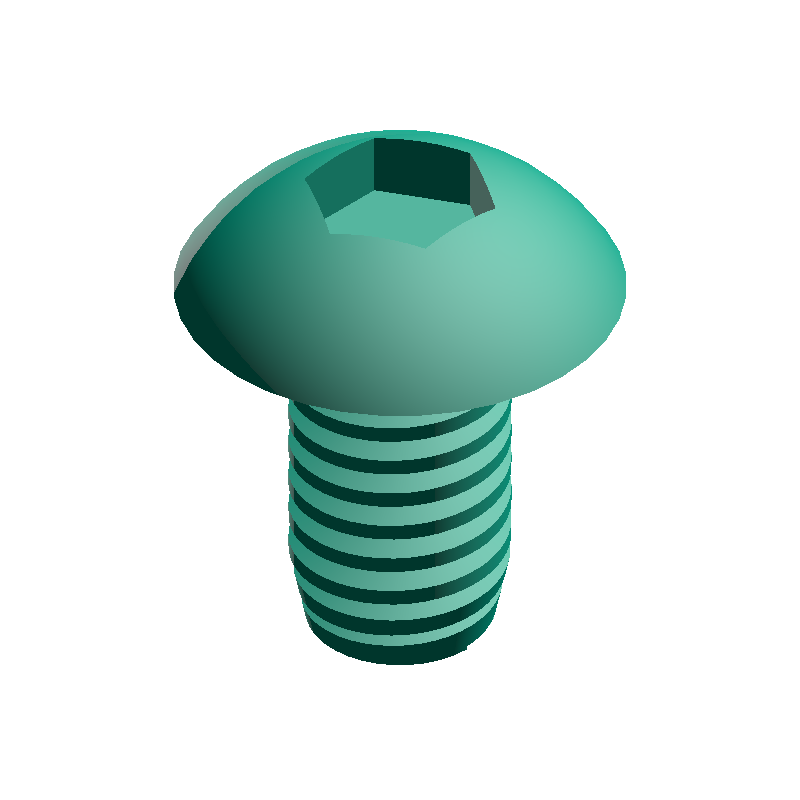

육각 구멍 버튼 볼트 생성
나사 호칭 크기와 나사 길이를 지정하여 육각 구멍 버튼 볼트(버튼 캡 볼트)의 STEP 파일을 생성합니다.
규격
JIS B 1174:2017 / ISO 7380-1
형상
버튼 두부 (구면) · 육각 구멍
대응 크기
M3〜M16 (전 8종)
🔍
3D 미리보기로 먼저 확인
HOW-TO 육각 구멍 버튼 볼트 STEP 파일을 생성하는 방법 +
- 나사 호칭 지름과 길이를 입력한다
- 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
- 「STEP 파일 다운로드」또는 「STEP 형상 확인」을 클릭하세요
- 「STEP 파일 다운로드」를 선택하면 STEP 파일이 자동으로 저장됩니다
- 「STEP 형상 확인」을 선택하면 표시되는 3D 모델을 확인한 후 「STEP 파일 다운로드」를 수동으로 클릭하세요
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
피치
k
1.65mm
두부 높이
dk
5.7mm
두부 외경
s
2.15mm
육각 구멍 대변
t
1.04mm
육각 구멍 깊이
L
6.7mm
전체 길이 (k + ℓ)
