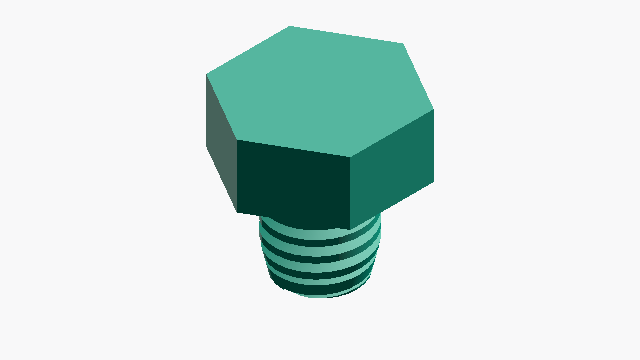

육각 볼트 생성
나사 호칭 크기와 나사 길이를 지정하여 육각 볼트의 STEP 파일을 생성합니다.
규격
JIS B 1180-2014 / ISO 4014-2022
형상
육각 머리
대응 크기
M3~M64 (전 18종)
🔍
3D 미리보기로 먼저 확인
HOW-TO 육각 볼트 STEP 파일을 생성하는 방법 +
- 나사 호칭 크기와 길이를 입력하세요
- 입력 파라미터에 따라 계산 결과가 실시간으로 표시됩니다
- ‘STEP 파일 다운로드’ 또는 ‘STEP 형상 확인’을 클릭하세요
- ‘STEP 파일 다운로드’를 선택하면 STEP 파일이 자동으로 저장됩니다
- ‘STEP 형상 확인’을 선택하면 표시되는 3D 모델을 확인한 후 ‘STEP 파일 다운로드’를 수동으로 클릭하세요

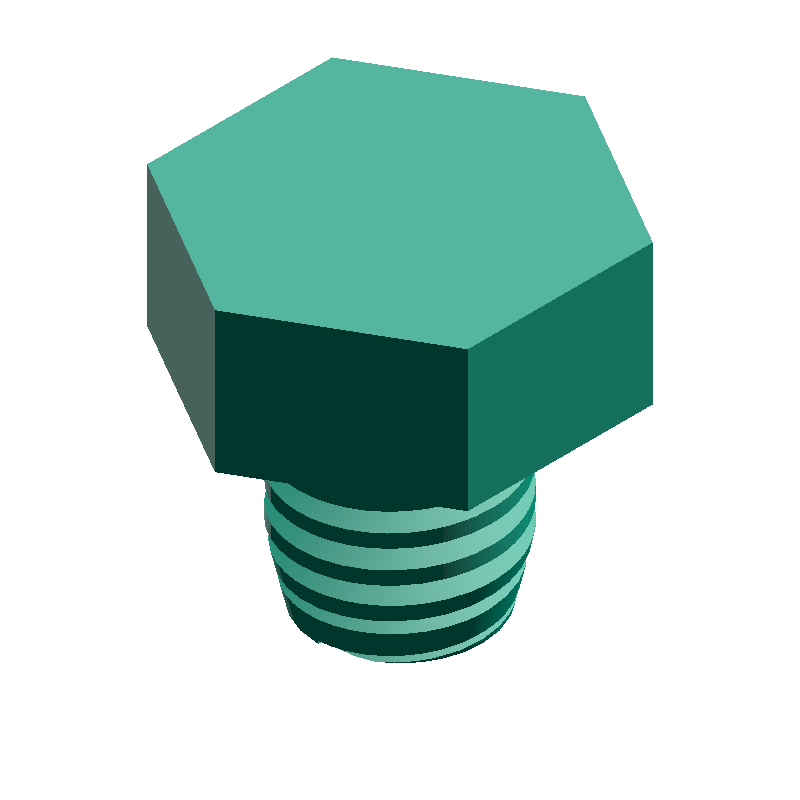

SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
피치
k
2.00mm
머리 높이
L
7.00mm
전체 길이 (k + ℓ)
PARAMETERS
치수 입력
ABOUT · STEP
STEP 파일(.step / .stp)은 치수 및 토폴로지 정보를 보존하는 3D CAD 표준 형식입니다. Fusion 360, SolidWorks, FreeCAD 등 주요 CAD 소프트웨어와 호환됩니다.
- 실척 솔리드 (mm 단위)
- CAD에서 치수 편집 및 추가 가공 가능
- 3D 프린터용 슬라이서로 변환 가능
FEEDBACK
BUG · REQUEST
0 / 500
