Cuscinetto radiale a sfere - Generatore di file STEP

Inserisci una designazione (codice) oppure foro, diametro esterno, larghezza e raggio di raccordo per generare un file STEP di un cuscinetto radiale a sfere.

Norma JIS B 1521 / ISO 15 (dimensioni d'ingombro) Tipo Una corona, aperto
🔍 Visualizza prima l'anteprima 3D
SAMPLE
STATIC · DEFAULT-VALUE MODEL

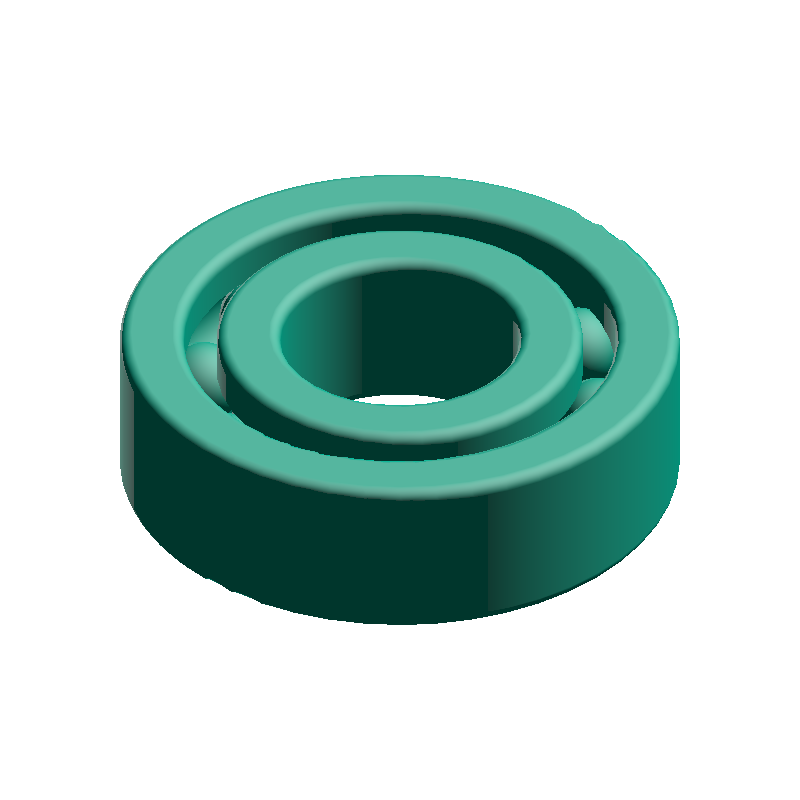

● SAMPLE IMAGE
VIEW · ISO
6204 · ⌀20/47 · w14
BEARING
DEFAULT PARAMETERS
Cuscinetto radiale a sfere - Generatore di file STEP SAMPLE · 6204 · ⌀20/47
Questa è un'immagine di esempio. Dopo la generazione, visualizza il modello reale nell'anteprima 3D. Anteprima 3D →
CALCULATED · SPEC
AUTO-COMPUTED
PCD
33.50mm
Diametro primitivo (PCD)
Dw
6.75mm
Diam. sfera equiv. (Dw)
t
3.38mm
Spessore anello
REF
6204
Designazione
HOW-TO Come generare un file STEP di un cuscinetto radiale a sfere +
  1. Inserisci un codice, oppure foro, diametro esterno, larghezza e raggio di raccordo
  2. Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
  3. Se scegli Scarica, il file STEP verrà salvato automaticamente
  4. Se scegli Anteprima, controlla il modello 3D e poi scarica manualmente
Tag
Utilità Trasmissione del moto
Generatori 3D correlati
Torna alla home →
Ruota
Ruota
Vite a testa esagonale
Vite a testa esagonale
Molla elicoidale
Molla elicoidale
Vassoio a scomparti
Vassoio a scomparti
Tela da pittura
Tela da pittura
Sai no Kawara
Sai no Kawara
Sasso
Sasso
Pannello a nido d'ape
Pannello a nido d'ape
Calcolatori correlati
PARAMETERS
Inserisci dimensioni
4 REQUIRED
688–6310

Inserisci un codice per compilare automaticamente le dimensioni (es. 608). Inserisci le dimensioni direttamente per mostrare il codice corrispondente

8–50 mm
mm

Diametro interno dell'anello interno (foro per l'albero)

16–110 mm
mm

Diametro esterno del cuscinetto

4–27 mm
mm

Larghezza del cuscinetto

0.2–2 mm
mm

Arrotondamento degli spigoli degli anelli interno ed esterno

CAUTION

Il cuscinetto radiale a sfere generato da questo strumento implementa le dimensioni principali (foro, diametro esterno, larghezza e raggio di raccordo) in base alle dimensioni d'ingombro JIS B 1521 / ISO 15. La geometria interna (gola della pista, ripartizione dello spessore degli anelli, diametro delle sfere e numero delle sfere) non è definita dalla norma e si basa su valori stimati da più fonti. Il modello è di tipo aperto, senza gabbia né tenute; il numero e il diametro delle sfere costituiscono un riferimento a scopo estetico.

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

  • Solido in scala reale (unità mm)
  • Dimensioni modificabili e post-elaborazione in CAD
  • Convertibile con uno slicer per la stampa 3D
