Vite a testa esagonale - Generatore di file STEP

Inserisci la dimensione della filettatura e la lunghezza della vite per generare un file STEP di una vite a testa esagonale.

Standard JIS B 1180-2014 / ISO 4014-2022 Forma Testa esagonale Dimensioni supportate M3–M64 (18 varianti)

🔍 Visualizza prima l'anteprima 3D

SAMPLE

STATIC · DEFAULT-VALUE MODEL

● SAMPLE IMAGE

VIEW · ISO

M5 · L=5 mm

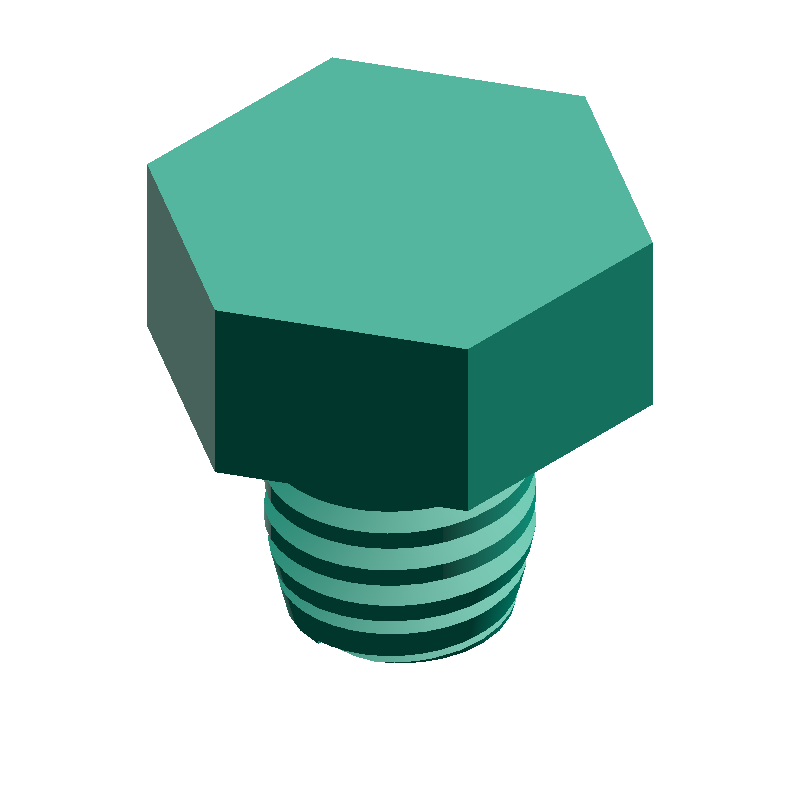

HEXAGON HEAD SCREW

DEFAULT PARAMETERS

Vite a testa esagonale - Generatore di file STEP

0.80mm

Passo (P)

3.50mm

Altezza testa (k)

8.50mm

Lunghezza totale (k + ℓ)

HOW-TO Come generare un file STEP di vite a testa esagonale +

Inserisci il diametro nominale della filettatura e la lunghezza
Premi il pulsante "Genera file STEP"
Il download del file STEP partirà automaticamente
Controlla l'anteprima 3D mostrata nella pagina di download

PARAMETERS

Inserisci dimensioni

3 REQUIRED

Dimensione filettatura (d)

Usa valori standard per JIS B 1180-2014 / ISO 4014-2022

Lunghezza vite(ℓ) 1–40 mm

Lunghezza del gambo (esclusa la testa)

Dettaglio modello

Genera filettatura

Selezionato: con filettatura (file più grande)

CAUTION

Le viti e i dadi generati da questo strumento utilizzano impostazioni di gioco personalizzate.

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

Solido in scala reale (unità mm)
Dimensioni modificabili e post-elaborazione in CAD
Convertibile con uno slicer per la stampa 3D
