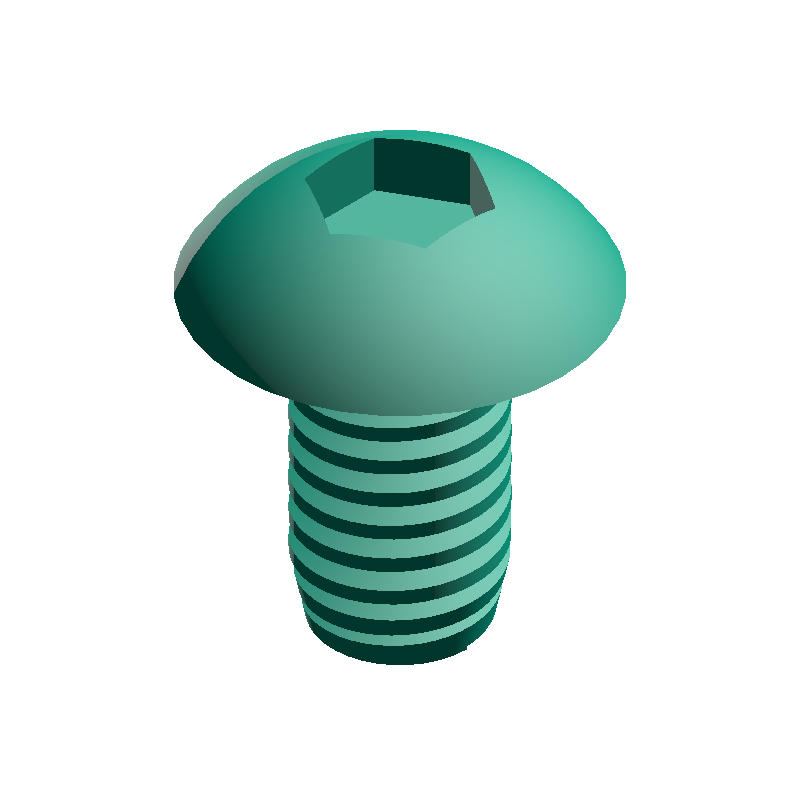

Vite a testa bombata con cava esagonale - Generatore di file STEP
Inserisci la dimensione della filettatura e la lunghezza per generare un file STEP di una vite a testa bombata con cava esagonale (ISO 7380-1).
Standard
JIS B 1174:2017 / ISO 7380-1
Forma
Testa bombata (sferica) · Cava esagonale
Dimensioni supportate
M3–M16 (8 varianti)
🔍
Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di vite a testa bombata con cava esagonale +
- Inserisci il diametro nominale della filettatura e la lunghezza
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
0.50mm
Passo
k
1.65mm
Altezza testa
dk
5.7mm
Diametro testa
s
2.15mm
Larghezza sede esagonale
t
1.04mm
Profondità sede
L
6.7mm
Lunghezza totale (k + ℓ)
PARAMETERS
Inserisci dimensioni
ABOUT · STEP
Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.
- Solido in scala reale (unità mm)
- Dimensioni modificabili e post-elaborazione in CAD
- Convertibile con uno slicer per la stampa 3D
