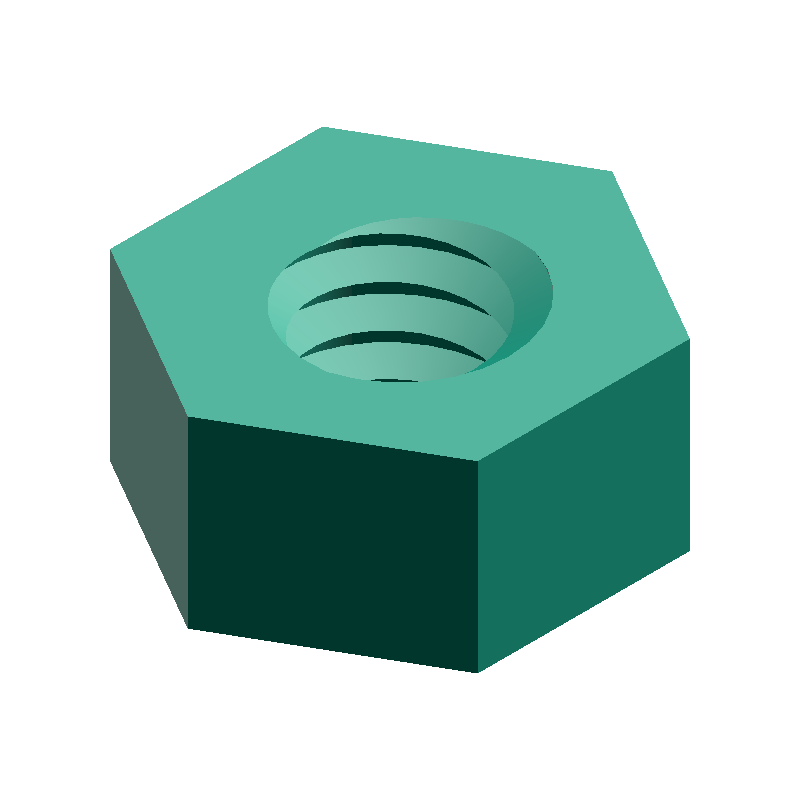

Dado esagonale (UNC / filettatura in pollici) - Generatore di file STEP
Seleziona una designazione UNC (es. 1/4-20) per generare un file STEP di un dado esagonale con filettatura Unified National Coarse (UNC) in pollici.
Norma
ASME B1.1 / ASME B18.2.2 Table 4 hex nut
Forma
Dado esagonale standard
Dimensioni supportate
1/4-20 a 1-8 UNC (10 varianti)
🔍
Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di dado esagonale (UNC / filettatura in pollici) +
- Seleziona la designazione UNC
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Passo
m
5.56mm
Altezza dado
s
11.11mm
Apertura chiave
e
12.83mm
Diametro circoscritto dell'esagono
PARAMETERS
Inserisci dimensioni
ABOUT · STEP
Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.
- Solido in scala reale (unità mm)
- Dimensioni modificabili e post-elaborazione in CAD
- Convertibile con uno slicer per la stampa 3D
