Dado esagonale - Generatore di file STEP

Inserisci la dimensione della filettatura per generare un file STEP di un dado esagonale.

Standard JIS B 1181-2014 / ISO 4032-2023 Forma Dado esagonale standard Dimensioni supportate M3–M36 (13 varianti)

🔍 Visualizza prima l'anteprima 3D

SAMPLE

STATIC · DEFAULT-VALUE MODEL

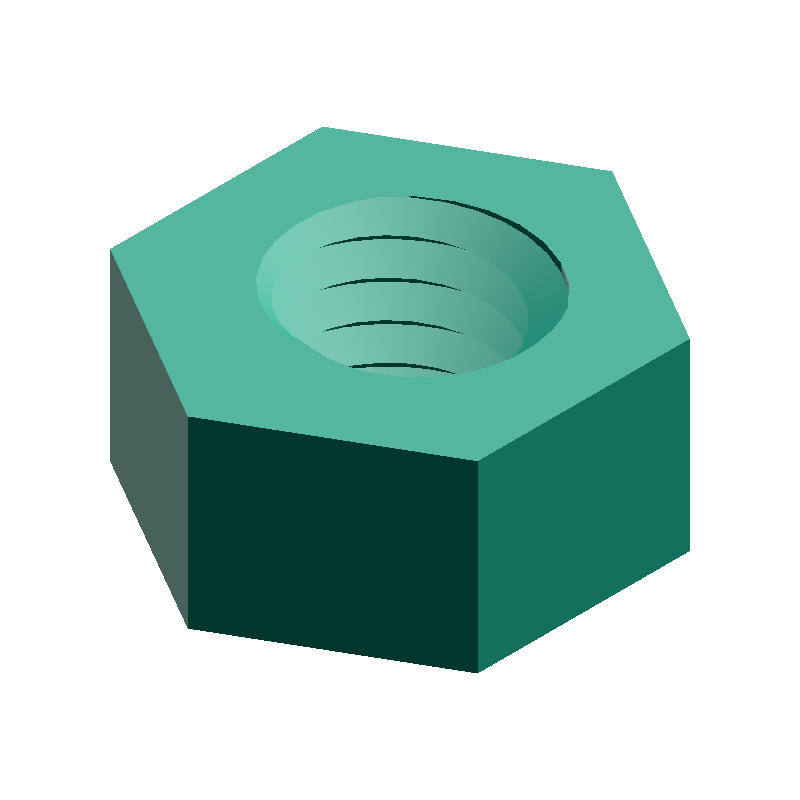

● SAMPLE IMAGE

VIEW · ISO

M5 · m=4 mm

HEXAGON NUT

DEFAULT PARAMETERS

Dado esagonale - Generatore di file STEP

0.80mm

Passo (P)

4.0mm

Altezza dado (m)

8.0mm

Larghezza chiave (S)

9.24mm

Diametro circoscritto esagono

HOW-TO Come generare un file STEP di dado esagonale +

Inserisci il diametro nominale della filettatura
Premi il pulsante "Genera file STEP"
Il download del file STEP partirà automaticamente
Controlla l'anteprima 3D mostrata nella pagina di download

PARAMETERS

Inserisci dimensioni

2 REQUIRED

Dimensione filettatura (d)

Usa valori standard per JIS B 1181-2014 / ISO 4032-2023

Dettaglio modello

Genera foro filettato

Selezionato: con foro filettato (file più grande)

CAUTION

Le viti e i dadi generati da questo strumento utilizzano impostazioni di gioco personalizzate.

ABOUT · STEP

Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.

Solido in scala reale (unità mm)
Dimensioni modificabili e post-elaborazione in CAD
Convertibile con uno slicer per la stampa 3D
