Vite a testa esagonale (UNC / pollici) - Generatore di file STEP
Seleziona una designazione UNC (es. 1/4-20) e la lunghezza per generare un file STEP di una vite a testa esagonale con filettatura Unified National Coarse (UNC) in pollici.
Norma
ASME B1.1 / ASME B18.2.1 hex cap screw
Forma
Testa esagonale
Dimensioni supportate
1/4-20 a 1-8 UNC (10 varianti)
🔍

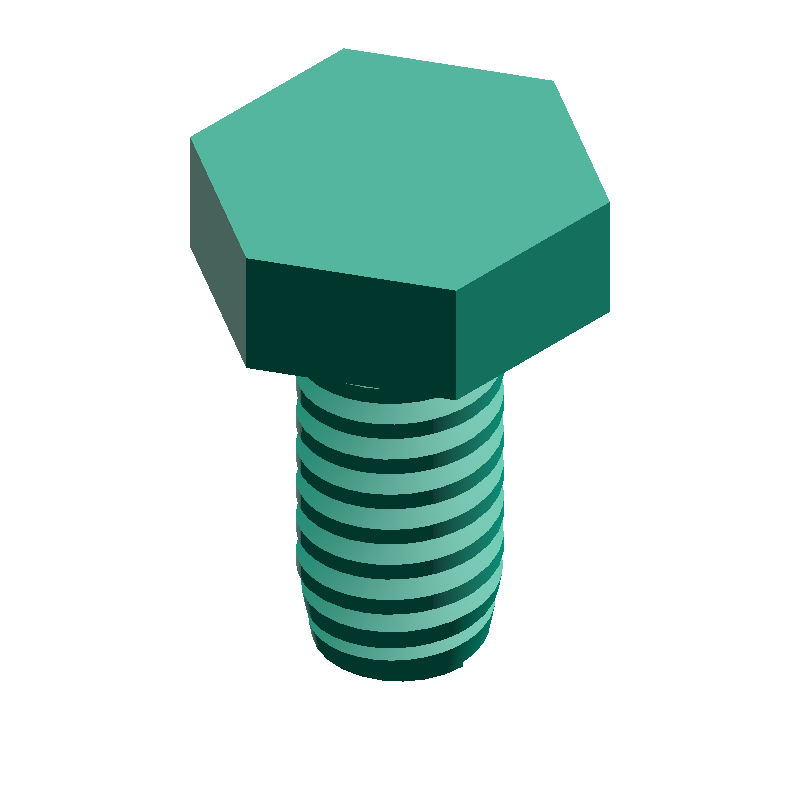

Visualizza prima l'anteprima 3D
HOW-TO Come generare un file STEP di vite a testa esagonale (UNC / filettatura in pollici) +
- Seleziona la designazione UNC e la lunghezza
- I valori calcolati si aggiornano in tempo reale in base ai parametri
- Fai clic su «Scarica file STEP» o «Verifica il modello STEP»
- Se scegli «Scarica file STEP», il file STEP verrà salvato automaticamente
- Se scegli «Verifica il modello STEP», controlla il modello 3D visualizzato e poi fai clic manualmente su «Scarica file STEP»
SAMPLE
STATIC · DEFAULT-VALUE MODEL
CALCULATED · SPEC
AUTO-COMPUTED
P
1.27mm
Passo
s
11.11mm
Apertura chiave
k
3.97mm
Altezza testa
L
16.67mm
Lunghezza totale (k + ℓ)
PARAMETERS
Inserisci dimensioni
ABOUT · STEP
Il file STEP (.step / .stp) è un formato CAD 3D standard che conserva i dati dimensionali e topologici. Compatibile con i principali software CAD tra cui Fusion 360, SolidWorks e FreeCAD.
- Solido in scala reale (unità mm)
- Dimensioni modificabili e post-elaborazione in CAD
- Convertibile con uno slicer per la stampa 3D
